В данном гайде описывается очень эффектный моддинг БП с просто мизерными затратами. Как видно из названия, все сделано своими руками.
Инструменты:
Нож
Кусачки
Плоскогубцы
Тонкое шило (для разборки молексов)
Напильник

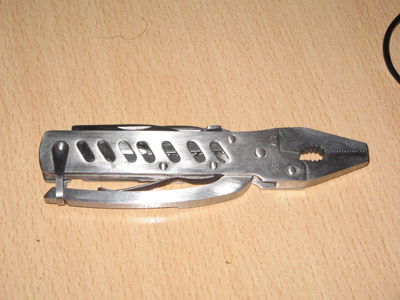

Вот эта приблуда мне их всех заменит (монстр, не правда ли?):
Продолжаем:
Дрель и сверла

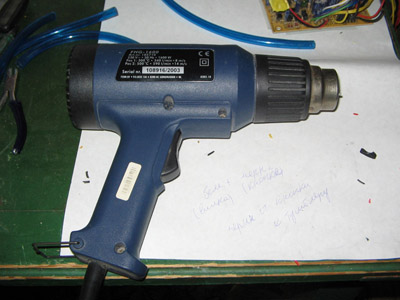

Строительный фен
Электролобзик
Паяльник с принадлежностями
Краскопульт или баллончик с краской
Шкурка
Материалы:
Плексиглас, акрил, оргстекло (что есть, то и берем)
Шланг синего цвета (брал в хозяйственном магазине, продается разного диаметра)
Термоусадочная трубка, а брал на 10мм
Стяжки
Провода
Световинтилятор
Изолента
Приступим

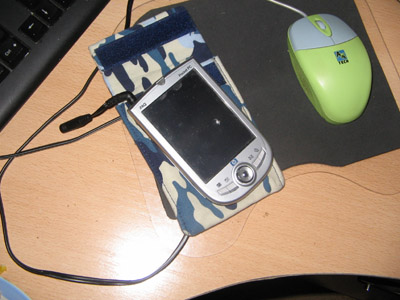

Для начала вытаскиваем БП из кейса, и сразу возникла проблема, так как мод делается не за один день, а оставаться без компа не хотелось (да и в процессе мода хотелось бы послушать музыку) меня в очередной раз спас мой зверек, подключенный к акустике =)

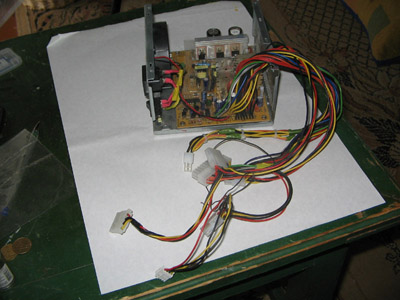

Итак, вытащили. Снимаем крышку, открутив четыре винта.

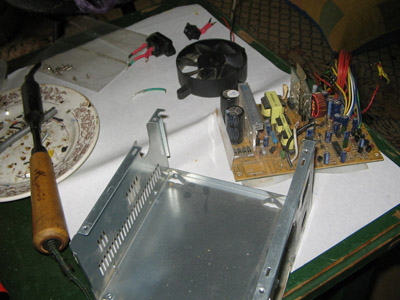

Далее выпаял кнопки, демонтировал плату из БП. На фото мой старый паяльник, ибо новенький умер, и лень было бежать в магазин, так что пришлось достать это чудо =).

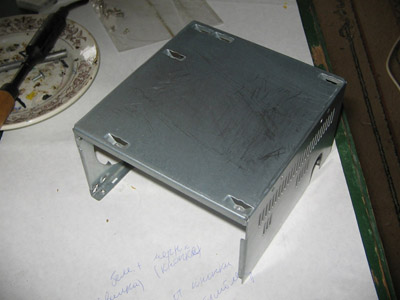

Начать решил с корпуса, и покрасить его, но я потратил 40 минут, сдирая наклейки, и смывая остатки растворителем. Потом зачистил корпус и еще раз протер растворителем, а после - сухой тряпочкой. Чуть не забыл, стандартную решетку откусил сразу.

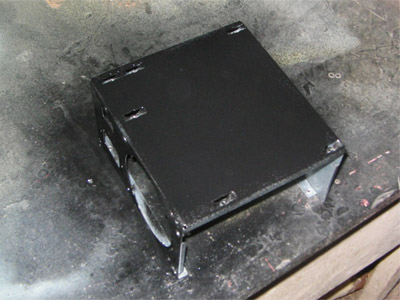

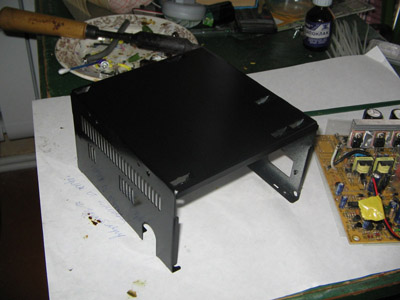

Пошел красить, вот так выглядит крышка после 1 слоя краски.

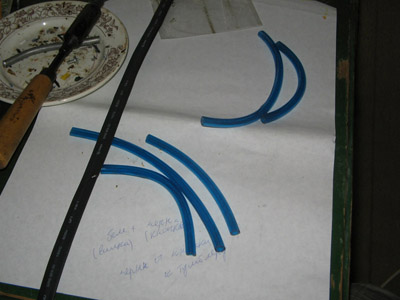

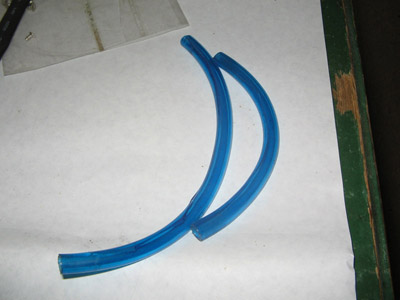

Пока краска сохнет, занялся пайкой и раундингом. Нарезал трубок под размер провода, начал с проводов питания.

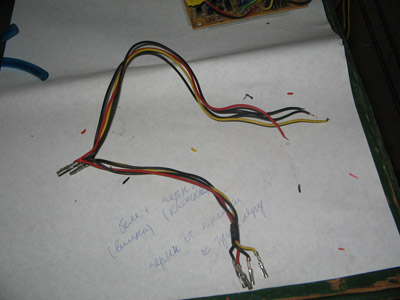

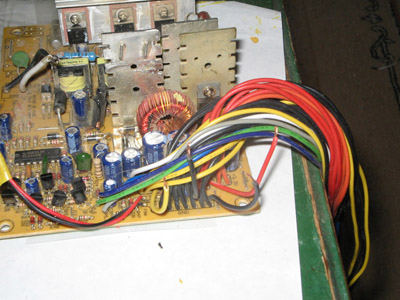

Берем первую ветку питания, аккуратно отрезаем ее от БП (решил не мучиться с выпаиванием их из БП), концы зачищаем.
Платку БП откладываем, и берем отрезанную ветку питания.

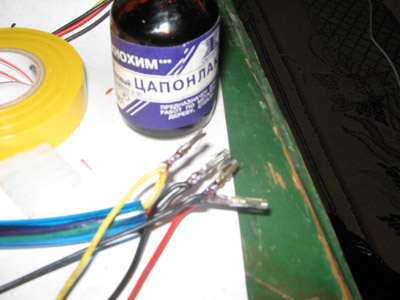

Дальше действуем так: надеваем трубку на провода, с обоих концов трубку фиксируем термоусадкой. Придется распаивать один молекс, чтобы на провода тоже надеть шланг.

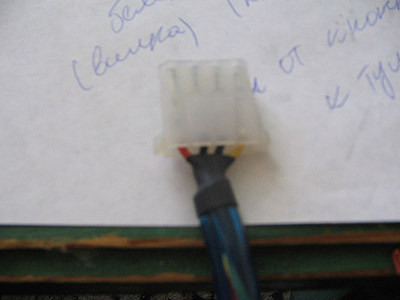

Вид молекса.

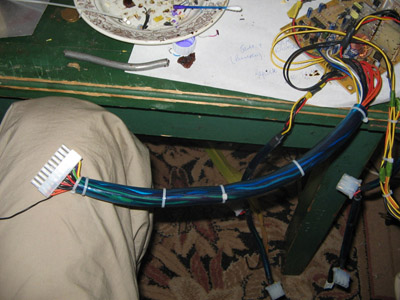

Впаиваем ветку на место, не забываем все хорошо заизолировать. Для АТХ-кабеля я купил шланг большего диаметра, но кончилась термоусадка нужного размера, из-за этого пришлось фиксировать все с помощью стяжек (надо будет что-то другое придумать на будущее).

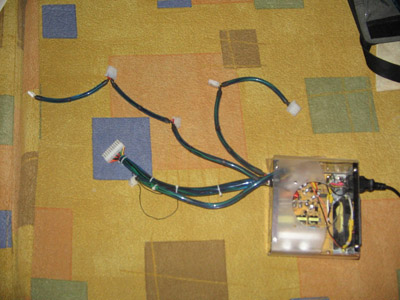

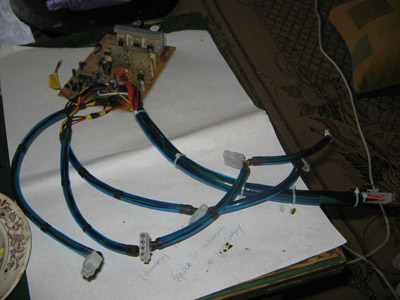

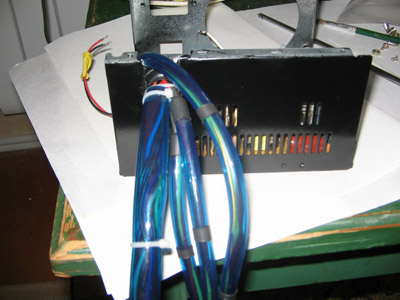

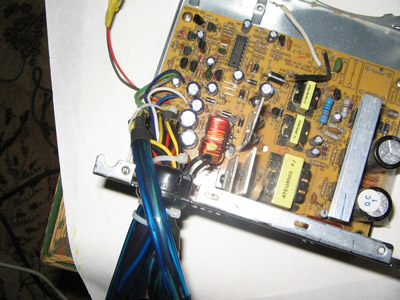

Вот что получилось.

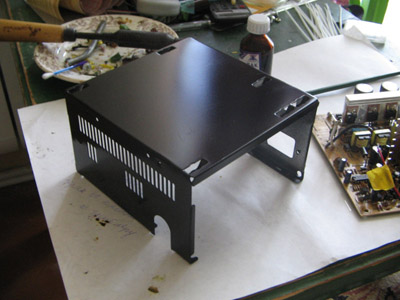

Такс, корпус должен уже высохнуть. Результат покраски.
Собрал, смонтировал назад плату БП, припаял назад кнопки.

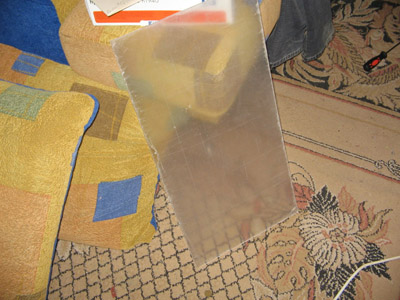

Так, теперь приступим к самой сложной части, а именно к крышке БП. Был взят кусок оркстекла:

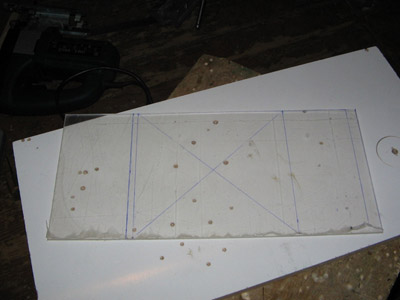

Далее из него был вырезан прямоугольник такой же по площади, как крышка БП, отмечен центр и линии сгиба.

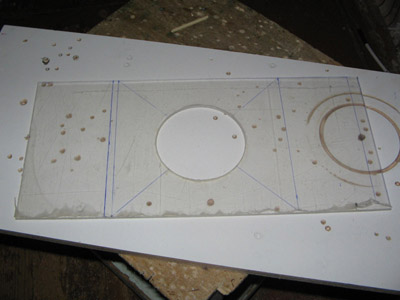

Далее вырезал блоухол.

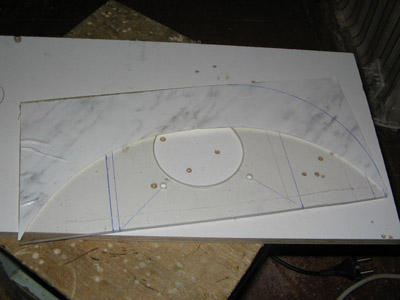

Просверлил все отверстия для крепления крышки и вентилятора. Решил "заматовить" часть крышки, для этого заклеил другую часть пленкой (у меня была только под мрамор =)).

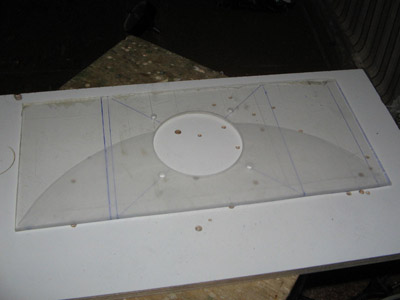

Дальше нулёвку в руки и вперед.

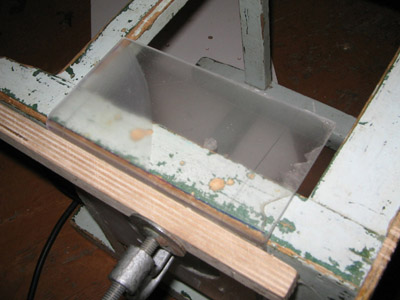

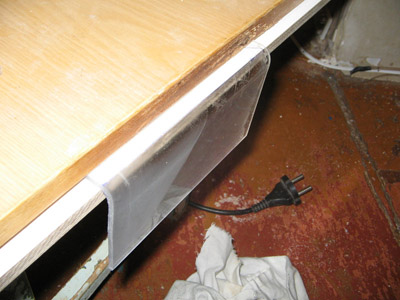

Такс, теперь закрепляем крышку так, чтобы ее можно было согнуть под углом 90 градусов. Я прижимал дощечкой со струбцинами. Прогреваем линию сгиба с двух сторон феном до тех пор, пока оргстекло не станет мягким. Затем берем тряпочку в руки (чтобы не обжечься), и аккуратно загибаем, придерживаясь угла 90 градусов.
Потом в точности также другую сторону:

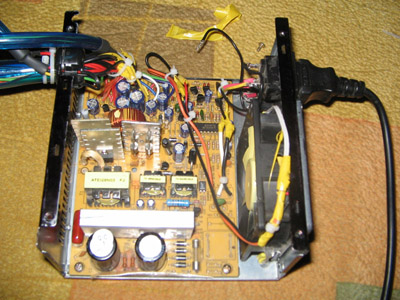

Дальше приступаем к сборке. В качестве подсветки я использовал давно сделанный мною световентилятор с подсветкой из двух светиков красного цвета. Больше мне и не надо было. С ним и так БП смотрелся вполне готично, что и требовал проект.
Включил, БП завелся.

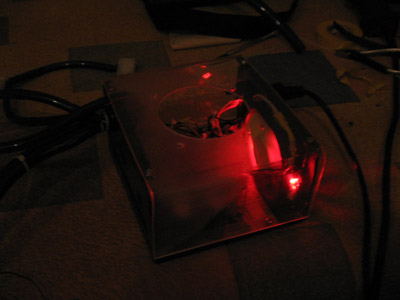

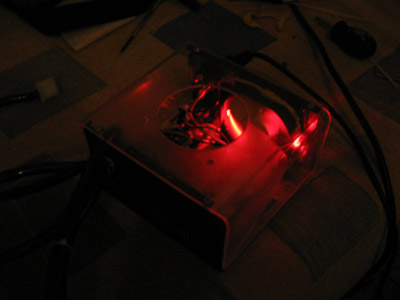

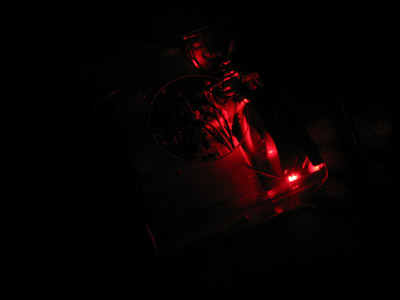

Несколько фото в темноте.
Дополнения и замечания
Плексиглас можно использовать цветной. У меня не получилось согнуть точно под углом 90 градусов, получилась небольшая щель. Думаю я совершу вторую попытку мода БП.
