Еще совсем недавно помпы с питанием от сети 220 вольт были практически единственным вариантом при организации водяного охлаждения компьютера. В настоящее время есть много помп с питанием от блока питания компьютера, но их доступность и распространенность очень низка, а вот цена наоборот очень высока. Именно по этим причинам многие все еще используют аквариумные помпы на 220 вольт. Возникает одна проблема — синхронное включение помпы и компьютера, но эту проблему можно решить с помощью реле стоимостью всего 1-2 $. Именно о том, как это сделать я вам сегодня и расскажу.

Реле автоматического включения помпы

План действий

Весь рабочий процесс достаточно простой и короткий и состоит в том, что необходимо смонтировать на заглушке следующие детали:

• разъем для подключения питания 220 вольт
• тумблер для ручного включения помпы
• реле для автоматическое включение помпы при попадании на него 12 вольт с блока питания
• разъем для подключения помпы

Перейдем дальше и ознакомимся со списком компонентов, которые необходимы нам для изготовления данного девайса.

Необходимые компоненты

Список необходимых компонентов достаточно скромный и состоит целиком из распространенных и дешевых деталей:

• заглушка для задней панели
• сетевой разъем
• молекс разъем
• выключатель
• реле на 12 вольт
• провода
• оплетка для провода
• прочие мелочи

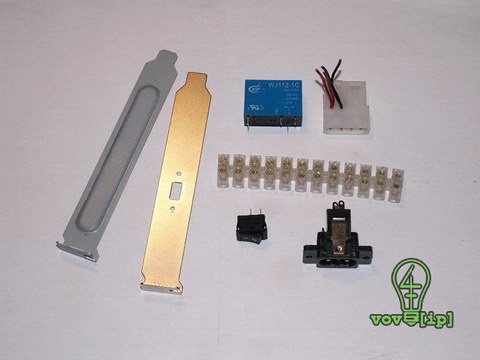

Компоненты, необходимые нам для выполнения этого гайда

Основная работа

Для начала необходимо вырезать на заглушке отверстия под выключатель и разъем. Далее монтируем необходимые элементы.

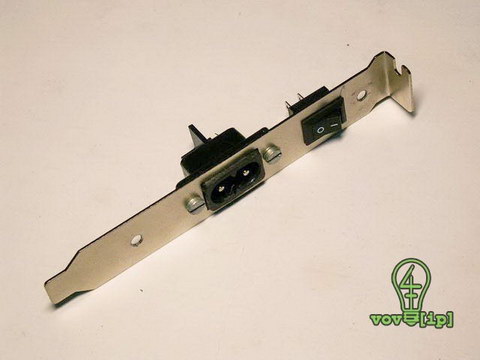

Заглушка с установленными выключателем и разъемом

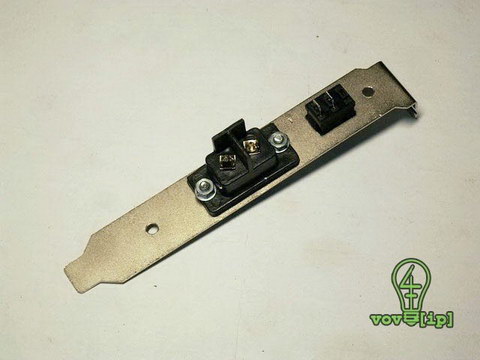

Обратная сторона выключателя и разъема

Чтобы провода, реле и клеенные колодки не болтались, из металла делаем небольшую подставку, на которую будут крепиться детали.

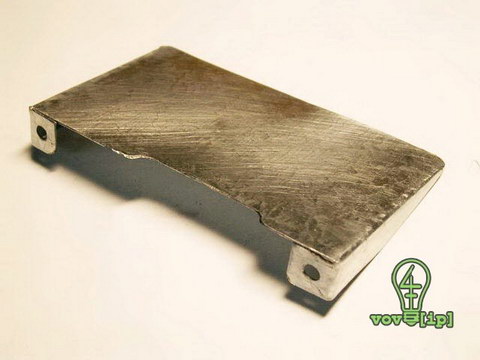

Металлическая подставка для элементов

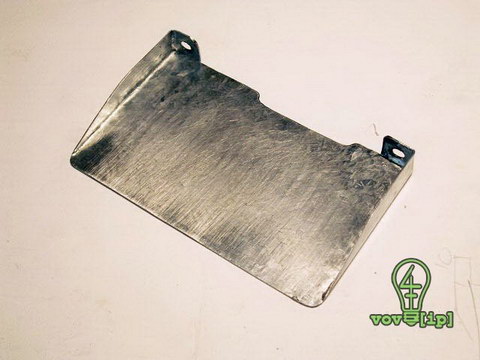

Вид на подставку с обратной стороны

Оставалось немного серой краски и я решил придать детали лоску. Только вот сначала надо было просверлить отверстия, а потом красить.

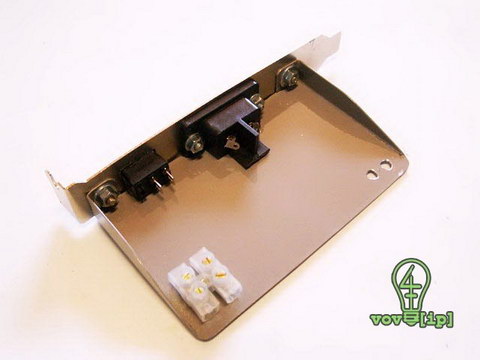

Окрашенная в серый цвет подставка

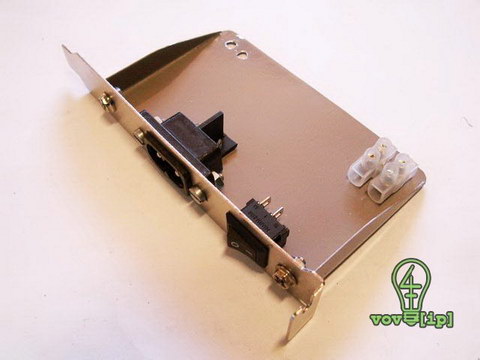

Подставка закреплена винтами на заглушке

Остается только установить колодки и припаять провода. С сетевого разъема один провод на прямую идет к помпе, второй делим на два. Один идет через реле, для автоматического включения, второй идет через выключатель для ручного включения помпы.

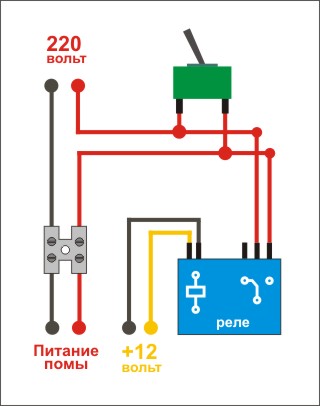

Схема нашего устройства

Очень важно помнить про изоляцию т.к. напряжение не малое! Провод для подачи 12 вольт от блока питания можно сделать по длиннее и для красоты убрать в оплетку.

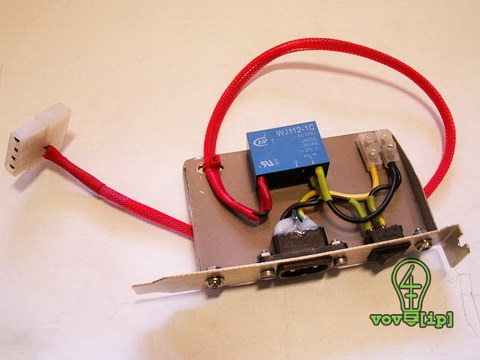

Все элементы закреплены на подставке и соеденины между собой

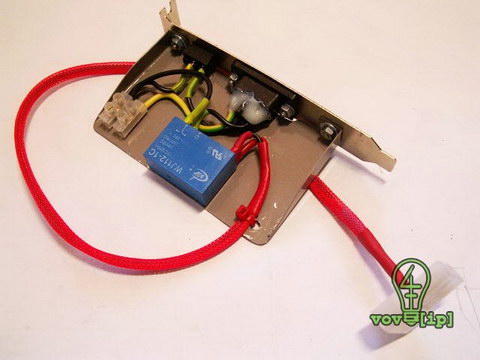

Провод питания был убрал в оплетку

Стоит так же напомнить, что при помощи этого устройства можно автоматически подключать другие устройства, например акустическую систему или светильник.
