Case 4

Клиент

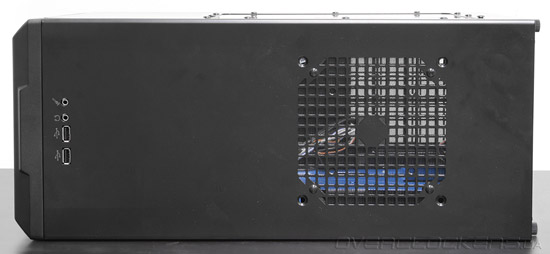

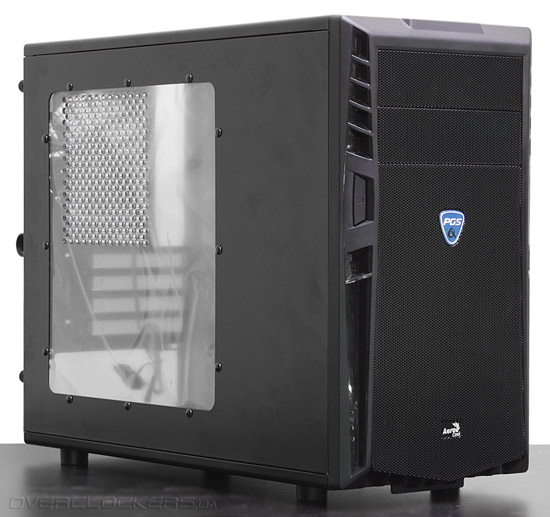

Делать фотографии после распаковки и дербана внутренностей не стал, ибо уж больно руки чесались после столь долгого перерыва. Поэтому несколько фоток с , что из себя этот Qs-202 представляет:

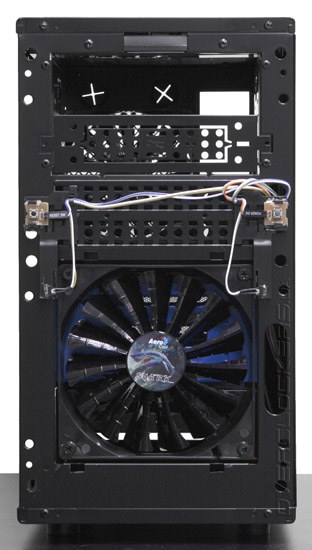

Перевернул фронт-панель

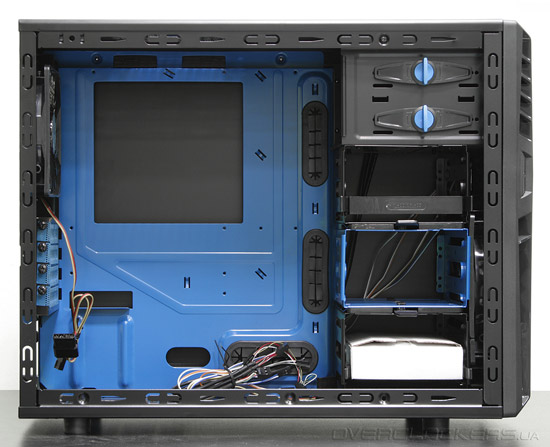

Под хдд оставлю 2 корзины по 2 винта


В виду переворота крепления конечно пришлось немного модифицировать, но в целом, переворачивать аерокулы довольно легко.




Тк пятидюймовый отсек теперь будет внизу, ему не помещает крышка. Крышка вырезана в лазерке


Так же нужна будет подставочка высотой 23.5мм.


Вот такой вот бочонок, спаял высокотемпературным припоем,крепится будет заклепками, отверстие нужно чтобы вываливались корешки заклепок в случае повторных установок




Установка

Упомяну еще раз о , детальки из которой еще будут не раз всплывать в этом кейс моде.


Передняя панель будет крепиться изнутри винтами, в не сквозные отверстия


Планки для решетки. С одной планкой случилась неприятность, сломался метчик..


Тут видно под что желобок и кусок метчика )






При таком раскладе, влезает длинная видео карточка, а воздушные потоки ходят и выходят наверху, в то время как внизу остаются пассивные, в отношении тепловыделения, элементы




Пока что стоит вопрос куда деть кнопку включения, сделать спереди, между решеткой и сидюком, как пупок ::-D:

Или наверху, в накладку, тк все равно надо закрывать место разъемов с верху

Кнопочка

Итак, избавляюсь от ненужных разъемов на крышке и делаю туда кнопку включения




ЗаЛУТил свою первую платку )


Кнопки выполняют функцию держащей площадки, поэтому их так много %)




Обклеенный с 2 сторон кусочек закуренного плекса


Сама кнопка (да, да снова лазерка)






Кнопка пока, по известной причине, не приклеена, тк ожидает групповой порошковой покраски с остальными нуждающимися деталями

Освещение

Вентиляторы
Клиент Thermalright X-Silent
имеет полупрозрачные серые лопасти и дырки под светики











2x140mm и 1x120mm


Почему не купить было сразу со светиками вентилятор ? Потому что мне нужен теплый белый свет и управляемая подсветка.


Светодиодная линейка

Диоды перепаяны на теплый белый цвет, такой же как в вентиляторах.


Термоусадочный костюмчик )


И готовый к бою комплект

Для экономии места в реобасе, подсветку с вентиляторов надо сгруппировать, для этого решил заЛутить еще одну платку, понравилось


Далеко, далеко, на лугу пасутся Пиины




--

Клиент ZALMAN ZM-MFC1 Plus


От молексов хочу отказать совсем, для того заказал с китая SATA male
http://www3.buyincoins.com/15-pin-sata- ... -1896.html


А пока они едут, реобас попитает 3й модуль от БПшника, нашлось таки ему применение






--

Безотверточные винтики M3 и М4

Вот такие вот шестеренки вышли из под лазерного станка, для этой задачи

Собрал все деталюшечки и понес в порошек.





продолжение следует

Если бы за полировку медных фитингов давали нашивки как в бателфилде у меня бы уже была медаль.
Да это снова они, как же без них : )

ai
Добро пожаловать к нам на форум
Кастомная кнопка и шестеренки вырезанные лазером - отлично выглядят Наличие медных трубок как бы намекает на стиль стимпанк, или нет?

как этот гад уже притомил своим спамом забаньте этого пигмея erlervern

Подрезал картридер


Провода усадил в термотрубку. На глаз они будут попадаться только немного у самих разъемов, поэтому прятать их в гофру, в целях экономии места, не стал.


Окно под провода


Да да, реобас будет ручками внутрь






--

Форточку сделал из слегка тонированного плекса, посмотрим как ее будет пробивать изнутри подсветка

ai
Тоже рад видеть.
А я не догадался когда то,
реобас мордой в комп развернуть.
Ручки кручу раз в год.

Рад видеть

класс))) вот такое я люблю))))

Плоды долгожданной порошковой покраски


--





--





--





--

Еще пара штрихов для лога перед финальной сборкой

Вентиляторы на ЦП











--

Блок питания

Финальные фото. Часть 1







16 кг

Красавец !
