Закончив работу над внешним видом своего компьютера, энтузиасты обычно перемещают свое внимание к его внутренностям, в том числе и железу, установленному в компьютере. Здесь же все чаще взор моддеров падает на винчестер, и хотя в основном данное устройство слабо поддается модификации, различные решения все-таки существуют. Так некоторые производители товаров для компьютерных энтузиастов уже давно предоставляют ряд устройств, направленных на улучшение определенных характеристик жесткого диска. К наиболее популярным доработкам можно отнести вибро и шумоизоляцию жесткого диска и тому есть вполне логичное объяснение — дело в том, что даже достаточно современные винчестеры во время своей работы издают вибрацию и шум, которые иной раз способны перекричать вентилятор, что особенно заметно у энтузиастов, озаботившихся тишиной и установив себе тихие и/или бесшумные системы охлаждения. Также существуют наборы для охлаждения винчестеров, хотя обычно этот параметр не столь критичен. Японская же компания Scythe смогла одним продуктом не только обеспечить улучшение вибро- и шумоизоляции, но и обеспечила уменьшение температуры винчестера на несколько градусов.

Не так давно японская компания Scythe анонсировала выход своей новой системы охлаждения жесткого диска Scythe Himuro mini. Модель Himuro mini представляет собой набор для пассивного охлаждения 2.5 дюймового жесткого диска. Конструкция новинки практически ничем не отличается от своего старшего собрата — набора Himuro. Именно удачная конструкция охлаждения Himuro для 3.5 дюймового диска показала отличные показатели охлаждения, шумо- и виброизоляции жесткого диска, поэтому я решил рассказать о нем более подробно. Данный обзор будет посвящен именно комплекту Scythe Himuro.

Основные характеристики Scythe Himuro

Как обычно, рассматривать Scythe Himuro мы начнем со знакомства с его основными техническими характеристиками.

Тип	Охладитель для жесткого диска
Совместимость	3.5" жесткие диски S-ATA и IDE
Материал	Алюминий
Размеры	132 x 178 x 41 мм
Вес	790 г

Упаковка и комплектация Scythe Himuro

Рассмотрим упаковку и комплектацию набора Scythe Himuro подробнее. У Himuro вполне стандартная для продукции Scythe картонная упаковка с глянцевым покрытием и цветной печатью. Сверху на коробке расположилась иллюстрация набора в собранном состоянии. Задняя же сторона коробки отображает комплектацию набора и его основные характеристики, указанные сразу на пяти языках. В целом, упаковка достаточно информативна.

Раскрыв коробку, под инструкцией мы сразу же видим верхнюю стенку кожуха Scythe Himuro. Алюминиевый каркас набора закреплен в коробке с помощью картонных вставок.

Как в других продуктах от Scythe, инструкция от Himuro интуитивно понятна и имеет массу подробных, пошаговых иллюстраций. В небольшом пакетике находятся 8 блестящих винтиков, предназначенных для закрепления набора в стандартном 5.25 дюймовом отсеке компьютерного корпуса. Также в наборе есть 6 черных винтиков с помощью которых скручиваются две половинки каркаса.

Подробный осмотр Scythe Himuro

Основная конструкция Scythe Himuro представляет собою две цельнолитые П-образные детали, которые при складывании вместе образуют закрытый короб. Все стенки этого «кармана» имеют ребра охлаждения, предназначенные для увеличения площади рассеивания тепла. Фактически, это правильно сделанный радиатор, внутрь которого можно поместить стандартный 3.5" винчестер. Каркас имеет качественное черное анодированное покрытие. На задней стенке «кармана», через которую должны выходить разъемы для подключения кабелей питания и данных, имеется прямоугольное окно, для подключения винчестера установленного в Scythe Himuro.

Нижняя стенка каркаса с внутренней стороны покрыта слоем термопроводной пасты. Эта паста должна существенно улучшить отвод тепла от греющихся микросхем на плате винчестера. Этой же пастой покрыты боковые стенки кармана и часть задней стенки. Верхняя же стенка закрыта шумогасящим материалом.

Himuro имеет резиновые крепления, предназначенные для установки набора в 5.25" корзине компьютерного корпуса. Крепления свободно перемещаются вдоль боковых ребер. Таким образом, крепления можно подгонять под крепежные отверстия в системном блоке. К тому же данные крепления выполняют роль виброизоляции, дополнительно гася любые вибрации, исходящие от жесткого диска.

Использование Scythe Himuro

Осталось проверить Scythe Himuro в деле. В моем случае подопытным винчестером выступит терабайтная модель от Wester Digital с заниженными энергопотребляющими характеристиками и скоростью вращения в 5400 оборотами в минуту.

Для установки винчестера в корпус кулера Scythe Himuro необходимо вначале вставить ту сторону, на которой находятся интерфейсные разъемы. После этого, с небольшим усилием, вставляется другая сторона винчестера, с ее стороны предусмотрена толстая демпфирующая вставка из вспененной резины. Именно она прижимает винчестер к задней стороне кармана.

Для дополнительного независимого контроля температуры, на корпусе винчестера я закрепляю термопару от реобаса. С нее, параллельно встроенному датчику жесткого диска, я буду мониторить температуру винчестера.

Теперь необходимо закрыть винчестер второй половиной корпуса Himuro и скрутить обе половины корпуса шестью крепежными винтиками.

Как уже упоминалось выше, с обеих сторон корпуса Himuro имеются по два резиновых крепежных элемента. Надеты они на ребра кожуха и с достаточным усилием перемещаются вдоль них.

Теперь устанавливаем весь собранный набор Scythe Himuro в свободный 5.25" отсек компьютерного корпуса. Здесь есть два варианта: можно выдвинуть карман наружу через переднюю 5.25" заглушку, либо не показывать кулер и спрятать его за закрытым отсеком. Данный выбор особого практического значения не имеет, в моем случае я все же покажу радиатор кулера — все таки он достаточно стильно выглядит. Установив кулер, я закрепляю его винтиками к корпусу ПК и подключаю.

Тестирование Scythe Himuro

Итак, кулер Scythe Himuro установлен и готов к работе. Устроим данному девайсу небольшое тестирование, благодаря которому мы сможем наглядно оценить, насколько эффективно он выполняет свои функции. Для тестирования в различных режимах я буду использовать 120 мм вентилятор Aerocool (чтобы проверить работу системы не только в полностью пассивном режиме, но и режиме с активным обдувом) и панель Scythe Kaze Master 5.25 (для измерения температуры внутри кулера Scythe Himuro).

Как я уже упомянул выше, чтобы можно было объективно судить о производительности Himuro в качестве системы охлаждения, я проведу тестирование с замером температуры сразу в нескольких режимах. Среди этих режимов будут: работа винчестера внутри Himuro и вне его, при этом в обоих случаях будет проведено тестирование жестких дисков как с активным обдувом, так и в полностью пассивном режиме, кроме того тесты будут проводиться как в случае работы винчестеров в простое, так и под нагрузкой. Итого на выходе мы получим восемь различных режимов работы винчестера, во время которых мы и будем проводить мониторинг его температуры.

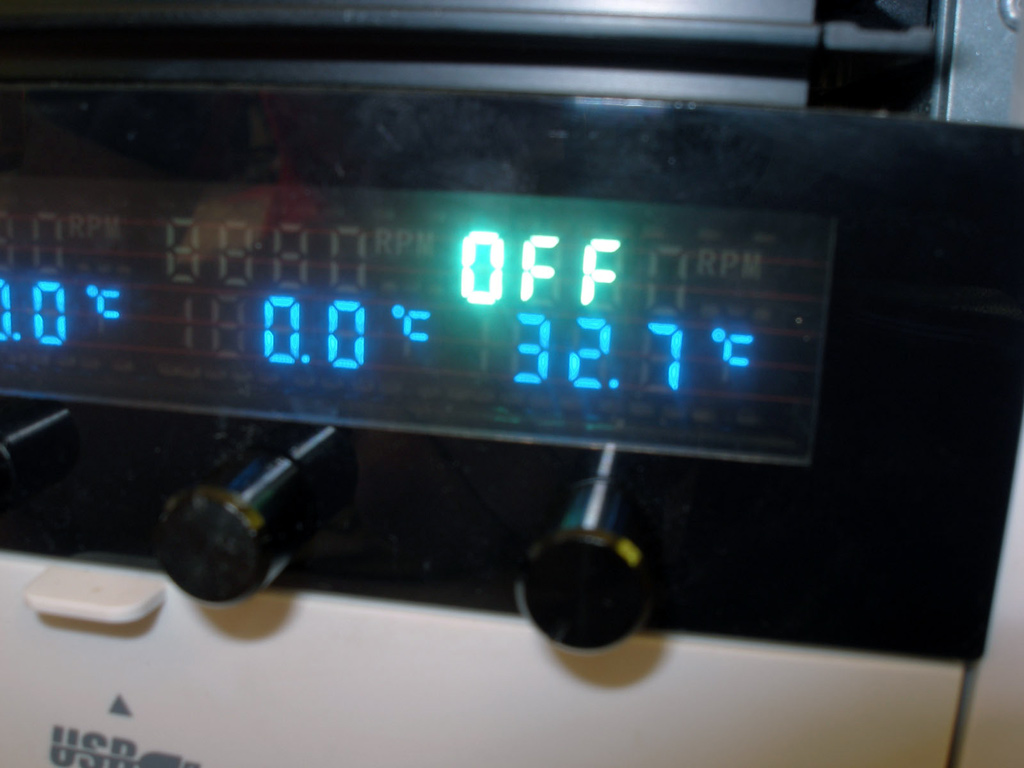

Для замеров температуры винчестера в простое его оставляли без нагрузки на час, давая возможность полностью «остыть». В качестве нагрузки выступало копирование на установленный в Himuro жесткий диск с другого физического диска примерно 120 Гб крупных файлов (фильмы), а также 2 Гб мелких файлов, общим числом примерно в 43 тысячи файлов. Обдув осуществлялся при помощи одного 120 миллиметрового вентилятора Aerocool Turbine 2000, который вращается со скоростью в 950 об/мин, обеспечивая воздушный поток в 37.44 CFM. Замеры показаний внутреннего датчика температуры производились с помощью программы Everest 5.30.1946, параллельно этому, записывались значения, снимаемые реобасом Scythe Kaze Master 5.25 с термопары, закрепленной на корпусе винчестера.

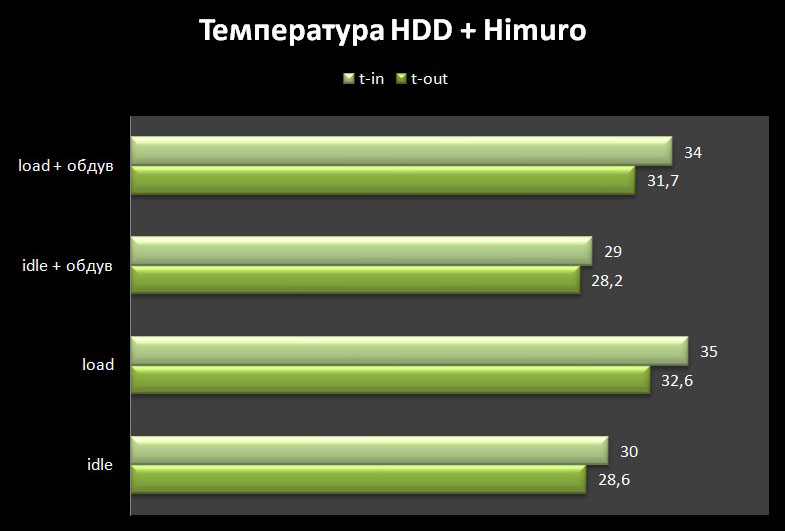

Для большей наглядности и удобного анализа, все полученные данные я свел в две отдельные таблицы, отличия которых заключаются в том, что в первой таблице даны все показатели работы жесткого диска, установленного в стандартную 3.5" корзину компьютерного корпуса, т.е. без использования кулера Scythe Himuro, в то время как во второй таблице речь идет о том же винчестере, установленном в Scythe Himuro и зафиксированном в 5.25" отсеке компьютерного корпуса.

Значение t-in в таблицах соответствует показаниям внутреннего термодатчика, встроенного в винчестер, t-out же является показаниями температуры на реобасе Scythe Kaze Master 5.25, которые он снимает с термопары, установленной на корпусе жесткого диска. При этом, в каждой таблице даны показания в четырех различных режимах: idle — режим простоя более часа, load — максималная загрузка в течении около 45 минут, а также эти же режимы в случае наличия обдува при помощи вентилятора.

Сравнив значение двух таблиц, можно с уверенностью сказать, что Scythe Himuro является довольно-таки эффективным в качестве системы охлаждения жесткого диска — он способен уменьшить температуру винчестера на 3-5 градуса (т.е. более 10% от всей температуры), даже в случае с относительно «холодным» жестким диском Green серии, а в случае с добавлением активного охлаждения — до 7 градусов в режиме полной нагрузки. А ведь это еще при том, что сам по себе Himuro также снижает шум и вибрацию от работы жесткого диска.

Выводы про Scythe Himuro

Подчеркнув все вышесказанное, можно с уверенностью сказать, что набор Scythe Himuro — это отличная возможность одной покупкой «убить двух зайцев». Помимо снижения температуры жесткого диска, что способствует увеличению его срока жизни, вы сможете снизить уровень вибрации и шума. Установка жесткого диска в данный девайс достаточно проста, что позволит воспользоваться Scythe Himuro даже начинающему энтузиасту. Кроме всего прочего, стильный дизайн Himuro позволяет лекго использовать его и при создании полноценных моддинг проектов, ведь его дизайн с легкостью впишется во множество проектов. Отличным примером тому может послужить кастом проект Evolution от моддера Virusfrederic, в котором уместились целых шесть наборов Scythe Himuro.

Отдельную благодарность хотелось бы выразить моддинг магазину ModShop.com.ua за предоставленный для тестирования набор Scythe Himuro.
