Одной из основных задач моддинга, помимо улучшения внешнего вида, является обеспечение оптимального температурного режима для дорогостоящих комплектующих. С увеличением производительность, системы пассивного охлаждения стали встречаться редко, а системы активного охлаждения не всегда могут похвастать приемлемой тишиной работы. И если в увлекательной игре шум от пары-тройки вентиляторов не заметен, то при просмотре фильмов лишние децибелы начинают надоедать. А так как при просмотре фильмов, использовании офисных приложений, прослушивания музыки и т.п. затрачиваются минимальные ресурсы системы, то и охлаждать комплектующие можно не так интенсивно и как следствие уменьшить шум от ПК.

Не для кого не секрет, что при уменьшении количества оборотов шум от вентилятора становиться заметно ниже. Для таких целей моддеры, довольно длительное время, использовали самодельные реобасы, основной задачей которых было уменьшение количества оборотов вентилятора путем уменьшения напряжения, подаваемого на эти вентиляторы. Разуметься, компании производители моддинг товаров не оставили данные девайсы без внимания. Но выбрать одну панель из десятков, которые присутствуют на рынке, сложно.

В данном обзоре речь пойдет о реобасе Kaze Master 5.25 от японской компании Scythe. Будучи одним из лидеров по производству систем охлаждения и в частности вентиляторов, Scythe знает каким должен быть настоящий реобас. Вся серия реобасов от компании Scythe имеет стильный дизайн, каждая модель выпускается в двух цветовых вариантах: серебристом и черном.

Технические характеристики панели Scythe Kaze Master 5.25

Управляемые каналы	4 штуки
Исходящее напряжение	3.7 ~ 12 Вольт
Максимальная нагрузка на канал	12 ватт
Диапазон регулировки вентилятора	0 — 7500 об/мин
Температурные датчики	4 штуки
Диапазон измеряемых температур	0 ~ 100 °C
Частота измерения	2 секунды
Тип дисплея	VFD
Размер (ШxВxГ)	148.5 x 42.5 x 63 мм
Вес	165 грамм

Упаковка и комплектация Scythe Kaze Master 5.25

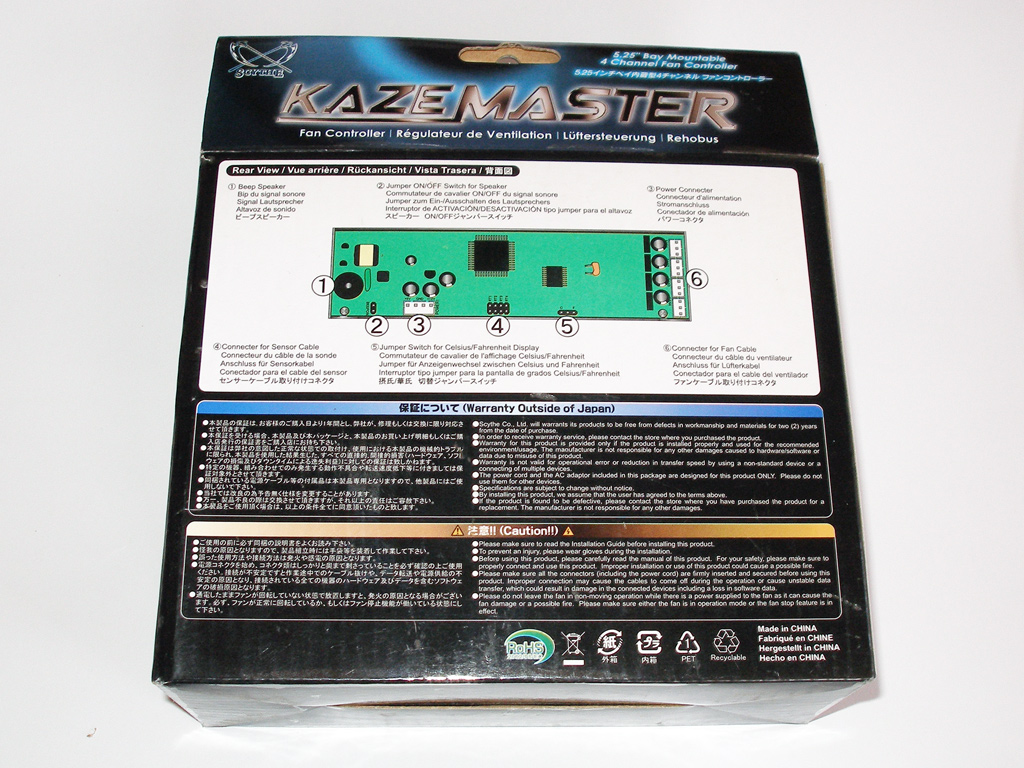

Упаковка панели Kaze Master 5.25 традиционна для продукции Scythe и представляет собой картонную коробку с глянцевой наружной стороной. Коробка довольно информативна, на лицевой стороне отображено фото включенной панели Scythe Kaze Master 5.25, на боковой — основные характеристики панели управления. Задняя стенка указывает размещение перемычек и разъемов на плате панели Scythe Kaze Master 5.25, предназначенных для ее подключения.

Открыв картонную коробку, вынимаем защитную упаковку из вспененного полиэтилена. Внутри защитной упаковки находятся все комплектующие.

[Сама панель управления Scythe Kaze Master 5.25 находиться в антистатическом пакете, рядом с ней находиться комплект проводов для подключения панели к компьютеру, пакетик с крепежными винтиками и наклейками, а также подробная проиллюстрированная инструкция.

Распускаем скрученные провода. В комплекте находиться четыре кабеля, предназначенные для подключения вентиляторов, на одном конце которых находиться разъем для подключения самого вентилятора, а на другом — небольшой трехпиновый (3-pin) разъем для подключения кабеля к самой панели управления. В Scythe заботливо относится к конечным пользователям и поэтому положили в комплект шесть термопар, при том что панель управления Scythe Kaze Master 5.25 отображает данные с четырех датчиков. Кабель для подключения питания к реобасу достаточно длинный, таким образом, большой молекс разъем можно будет спрятать в корпусе, а к панели подойдет тонкий кабель.

Подробный осмотр Scythe Kaze Master 5.25

Рассмотрим подробно саму панель управления Kaze Master 5.25. Как должно быть понятно по названию, панель Scythe Kaze Master 5.25 рассчитана на установку в один 5.25 дюймовый разъем компьютерного корпуса. Реобас имеет четыре ручки для регулировки оборотов вентиляторов, которые выполнены из алюминия и напоминают ручки из какой-то Hi-Fi аппаратуры. Лицевая стенка панели Kaze Master 5.25 состоит из тонкого пластикового листа, наклеенного на алюминиевый корпус реобас. Пластик черного глянцевого цвета тонирован и в случаи если панель отключена, то индикаторы не видны, если же панель включена, то достаточно яркие цифровые индикаторы отлично смотрятся под тонированным пластиком. Для защиты от царапин глянцевое покрытие защищено пленкой. Сняв пленку, панель становиться еще более «черной».

С обратной стороны реобаса Scythe Kaze Master 5.25 находиться незащищенная печатная плата панели, на которой размещены разъемы для подключения вентиляторов и термопар, а также разъем питания. Помимо этого, на плате есть возможность переключать единицы измерения температуры либо по шкале Цельсия, либо по шкале Фаренгейта. Для этого есть соответствующий джампер, изменяя положение которого меняется и система исчислений. Также есть возможность отключения звукового оповещения при остановке вентилятора. Все разъемы и джамперы на печатной плате подписаны, что упрощает подключение кабелей. Единственное, что можно отнести к минусам разводки печатной платы — это слишком крайнее положение разъемов для подключения вентиляторов и близкое к ним расположение электролитических конденсаторов. Подключать такие разъемы довольно неудобно.

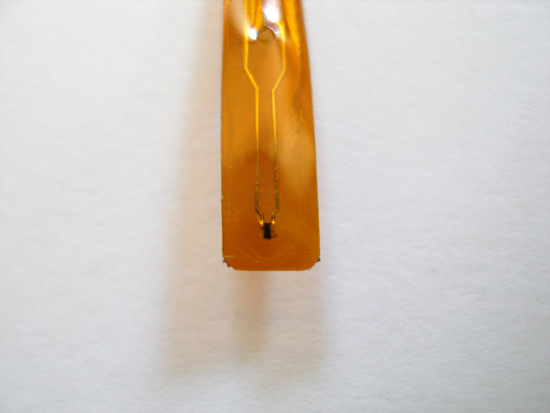

Термопары находятся на достаточно длинном проводе, при этом для защиты биметаллической пластины термопары загнуты к кабелю и просунуты в защитную трубку. На другом конце провода находится небольшой двух контактный разъем, который необходимо подключить к реобасу. Четыре из шести термопар пронумерованы от 1 до 4, а две запасные не подписаны, пометки на термопарах помогут при их подключении и не дадут спутать какому датчику соответствует какой индикатор. Для закрепления самой термопары в нужном месте используются наклейки, которые идут в комплекте, причем перед ее установкой необходимо вынуть термопару с защитной трубки. Без труда термопару можно закрепить на винчестерах, пассивных радиаторах северного и южного мостов и т.д.

Кабели для подключения вентиляторов имеют разъемы, позволяющие подключать вентиляторы не только с 3-х пиновым, а и с 4-х пиновым подключением. Эти кабели также пронумерованы от 1 до 4, в соответствии с разъемами на плате. Многие производители выпускают вентиляторы с молекс разъемами для подключения питания, такие вентиляторы напрямую не подключить — необходим либо переходник, либо перепайка с установкой нужного разъема питания для вентилятора, но стоит учесть, что такие вентиляторы не смогут отображать скорость вращения. Также есть и вентиляторы, которые используют для питания молекс разъемы, но имеют третий провод для контроля над скоростью вращения крыльчатки, этот провод можно подключить к панели для мониторинга количества оборотов.

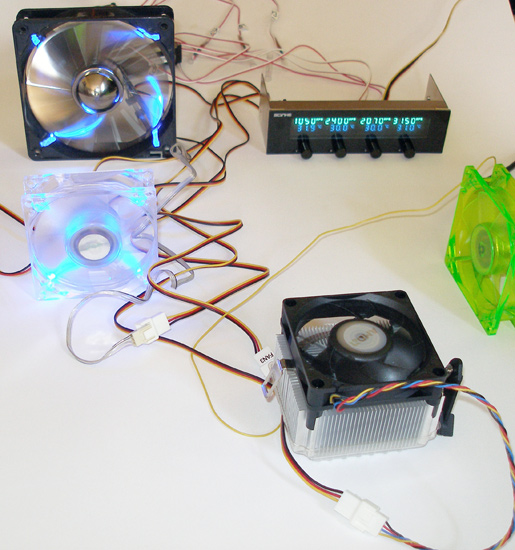

Подключать кабели, идущие к вентиляторам, необходимо до установки панели в корпус, так как панель небольшая, то она будет глубоко сидеть внутри корпуса и 5.25 дюймовая корзина отсека будет сильно мешать подключать маленькие разъемы изнутри. Термопары можно установить в любой момент и подключить их к уже установленной панели. Кабель питания лучше подключить до закрепления панели в корпусе. Для демонстрации самой схемы, подключу к панели все элементы вне корпуса. К панели Scythe Kaze Master 5.25 были подключены: один 120 мм вентилятор мощностью 7.2 Вт; боксовский 4-х пиновый кулер от AMD X3 720; один 80 мм вентилятор; 80 мм вентилятор, подключенный к панели только «третьим» проводом, для измерения количества оборотов.

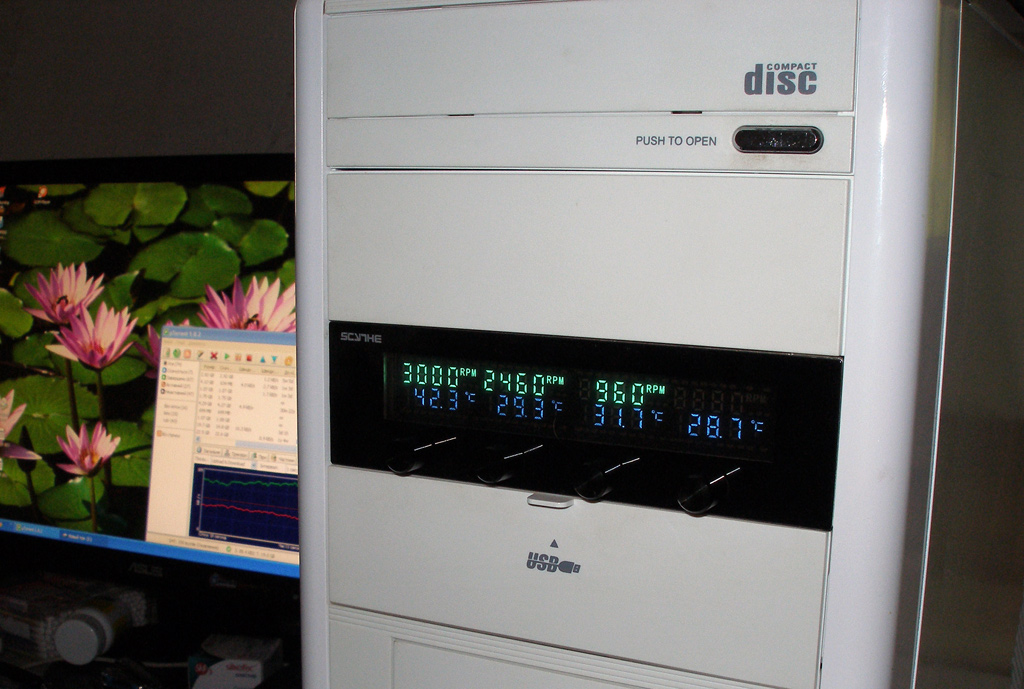

Устанавливаем реобас Scythe Kaze Master 5.25 в корпус, вкручиваем пару винтиков с каждой стороны и панель надежно закреплена в корпусе.

Особенности использования Scythe Kaze Master 5.25

Панель управления Scythe Kaze Master 5.25 отображает температуру с 4-х датчиков, причем информация обновляется каждые две секунды. Температура отображается синим светом, достаточно ярким, чтобы отлично контрастировать на черной панели. При повороте ручки регулятора влево, до упора, вентилятор автоматически отключается и индикаторы вместо количества оборотов отображают надпись «OFF». Ход ручки плавный без щелчков, выключения вентилятора также происходит без каких либо звуков. Мощные 120 мм вентиляторы могут не «стартонуть» на небольших напряжениях, в таком случае панель издаст звуковой сигнал, который сигнализирует, что частота вращения крыльчатки вентилятора равна нулю. Если добавить оборотов такому вентилятору с помощью ручки регулировки, то, получив достаточное напряжение, вентилятор закрутиться и сигнал исчезнет. Если на один из разъемов панели не подключать вентилятор, то индикация соответствующая данному разъему будет отсутствовать.

Выводы про Scythe Kaze Master 5.25

Панель Scythe Kaze Master 5.25 является одним из лучших реобасов, среди представленных на рынке. К плюсам панели можно отнести стильный, современный внешний вид, который гармонирует с любой Hi-Fi аппаратурой. Контрастность индикации также вызывает только похвалу — цифры видны четко, но при этом не слепят. Простота установки панели позволит устанавливать ее даже новичкам в моддинге и простым пользователям, которые захотят управлять шумом своего компьютера.

Также реобас Scythe Kaze Master 5.25 отличается отличной комплектацией — далеко не у каждого реобаса подключение вентиляторов осуществляется через удлинительные кабеля, которые с легкостью можно будет спрятать в корпусе. Наличие двух запасных термопар достойно похвал. К минусам можно отнести неудобное расположение разъемов для подключения вентиляторов. В целом же панель Kaze Master 5.25 является ярким представитель своего класса, в ней отсутствуют разнообразные излишки и собраны все самые необходимые функции. Панель можно рекомендовать как для простых пользователей, так и для продвинутых моддеров, как пример, использование двух таких панелей в последнем проекте Билла Оуэна.
