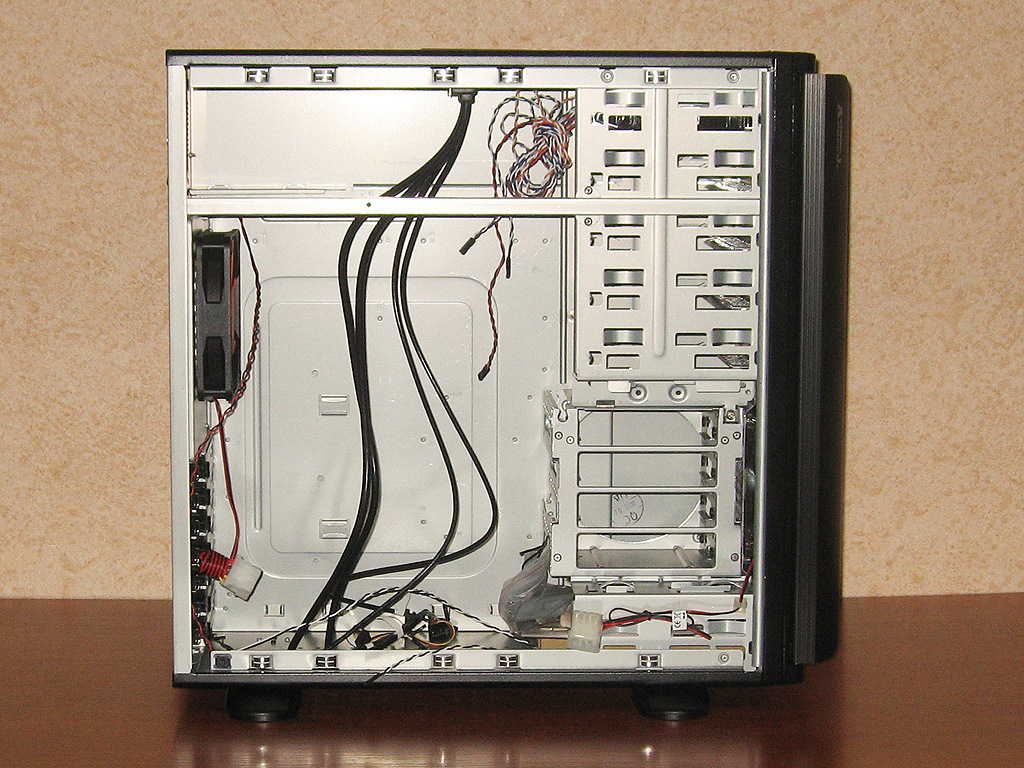

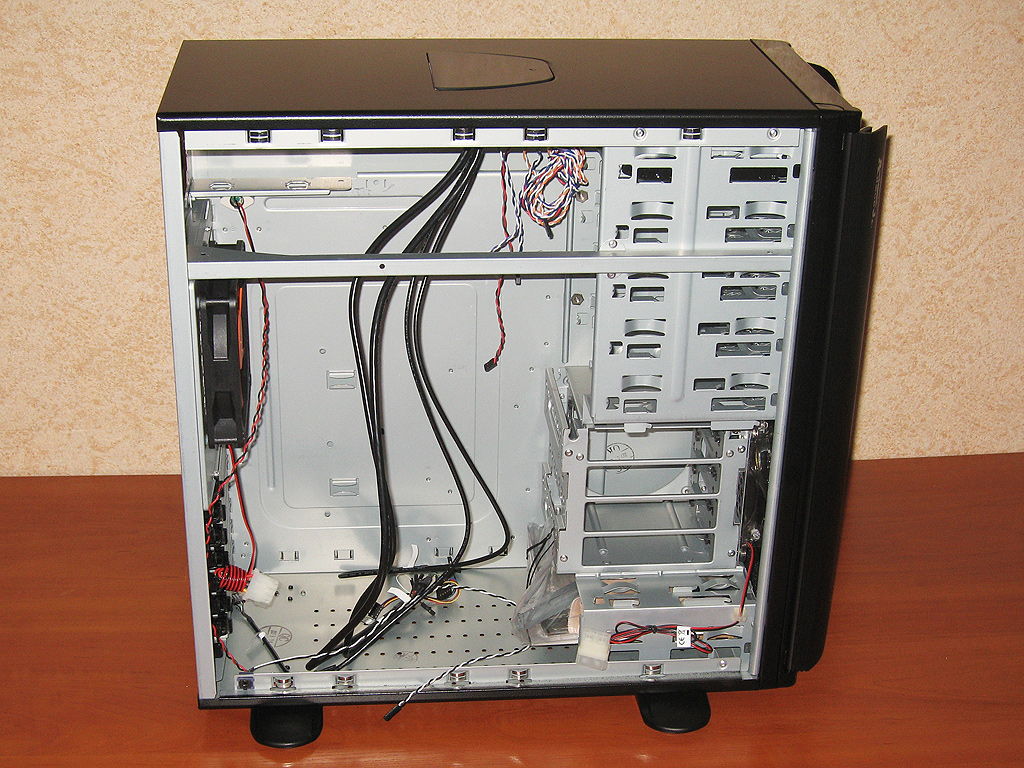

Внутренний осмотр Thermaltake Armor Jr

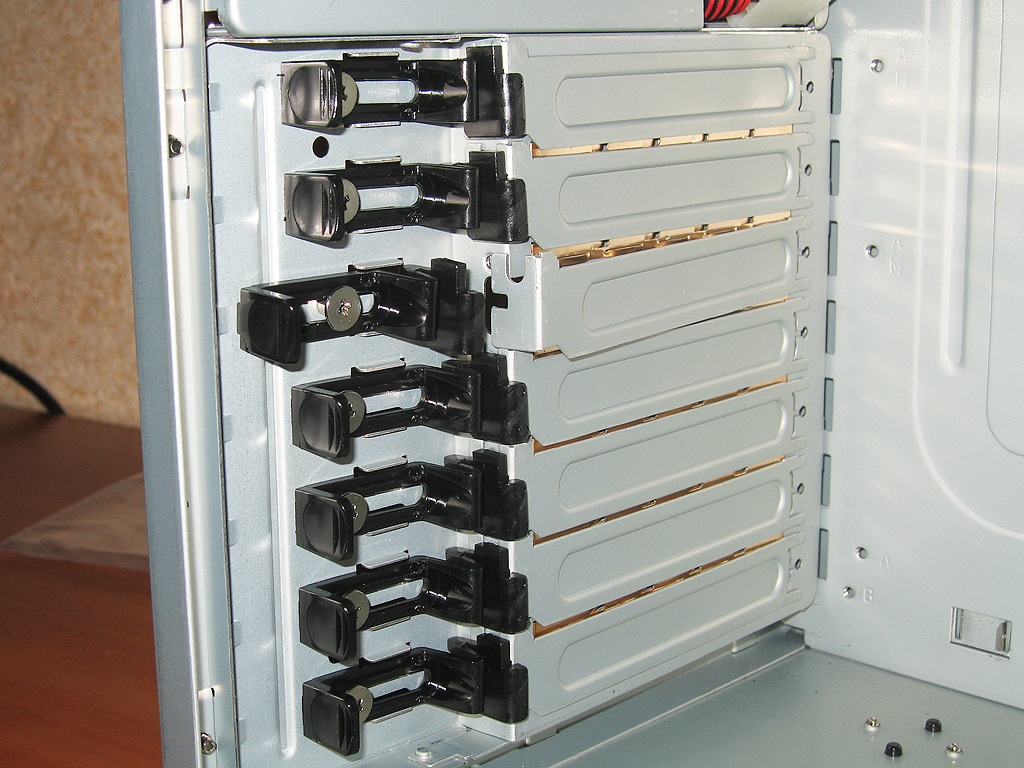

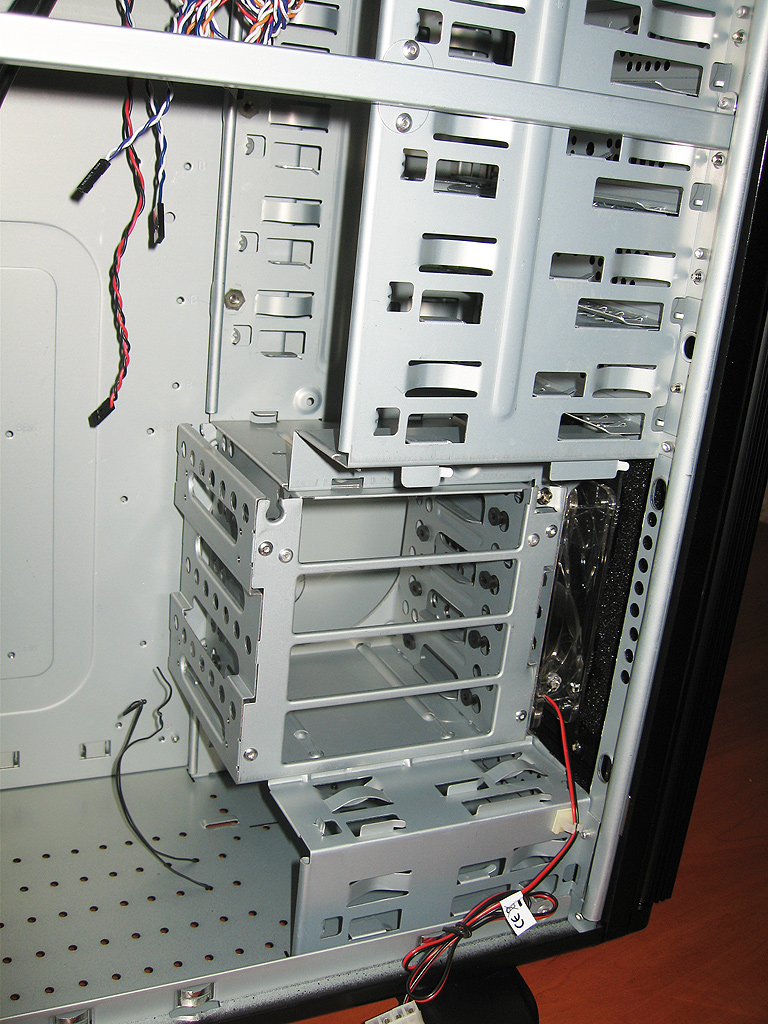

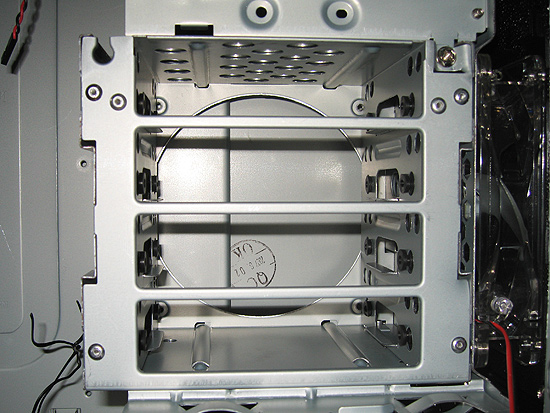

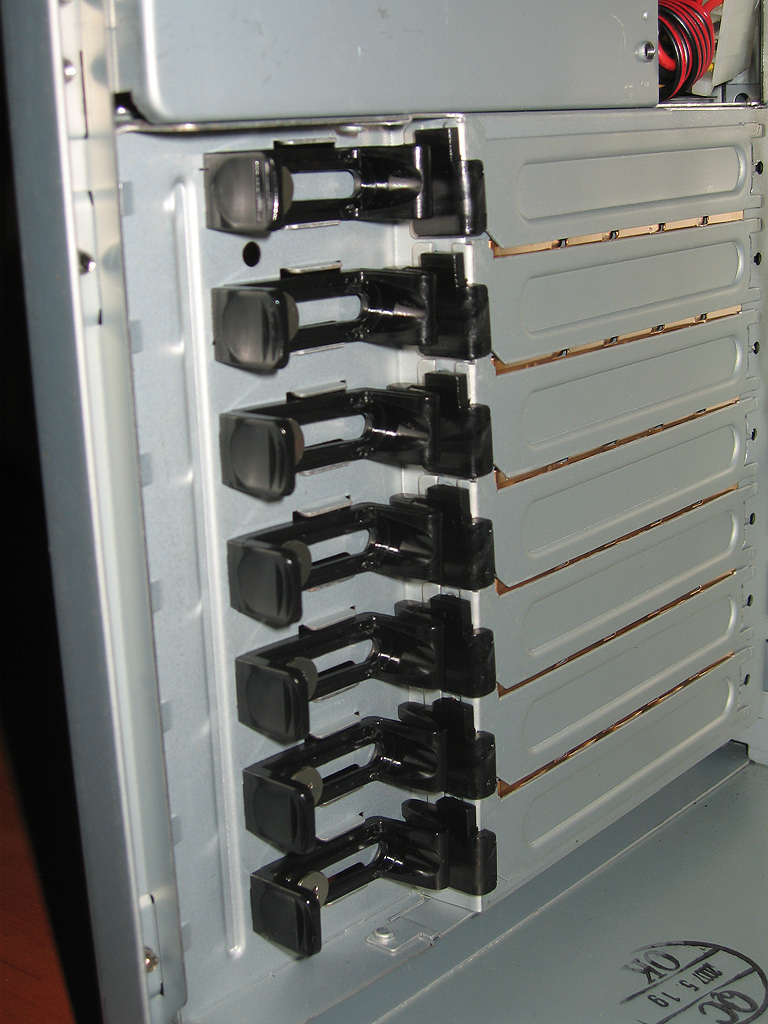

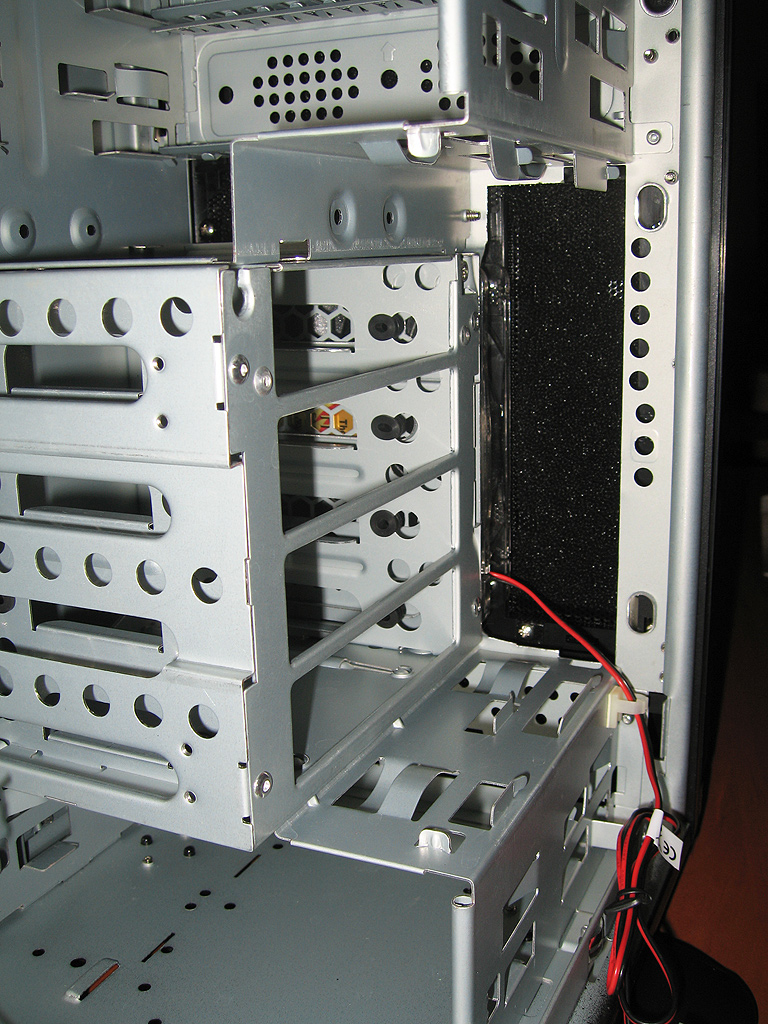

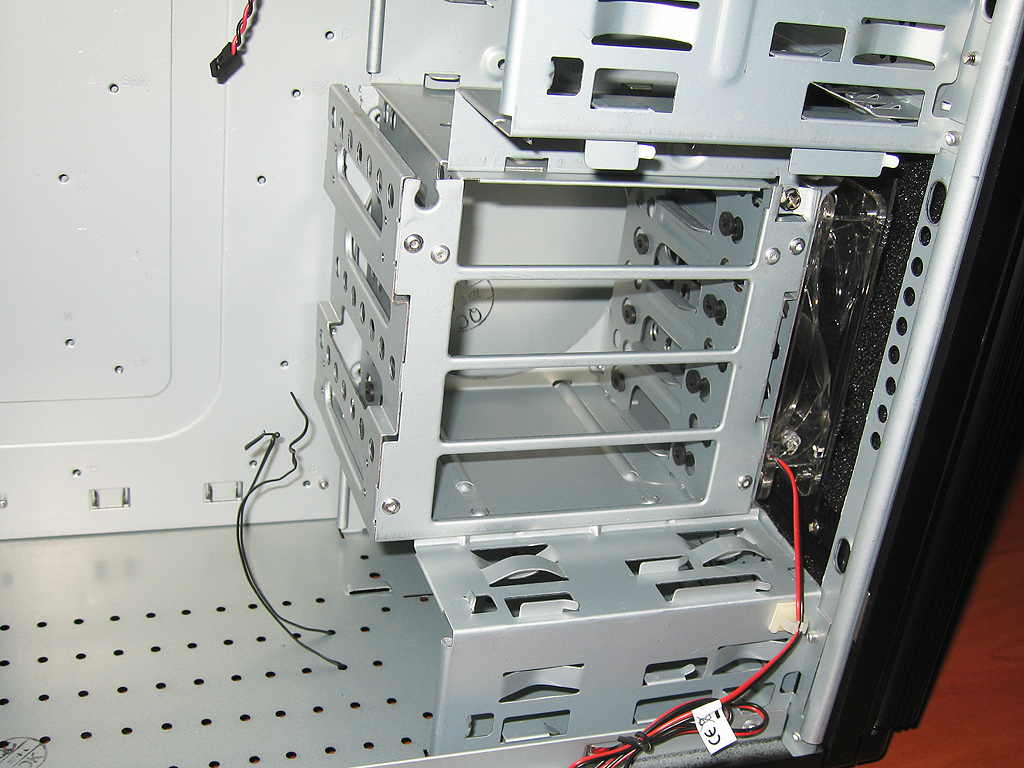

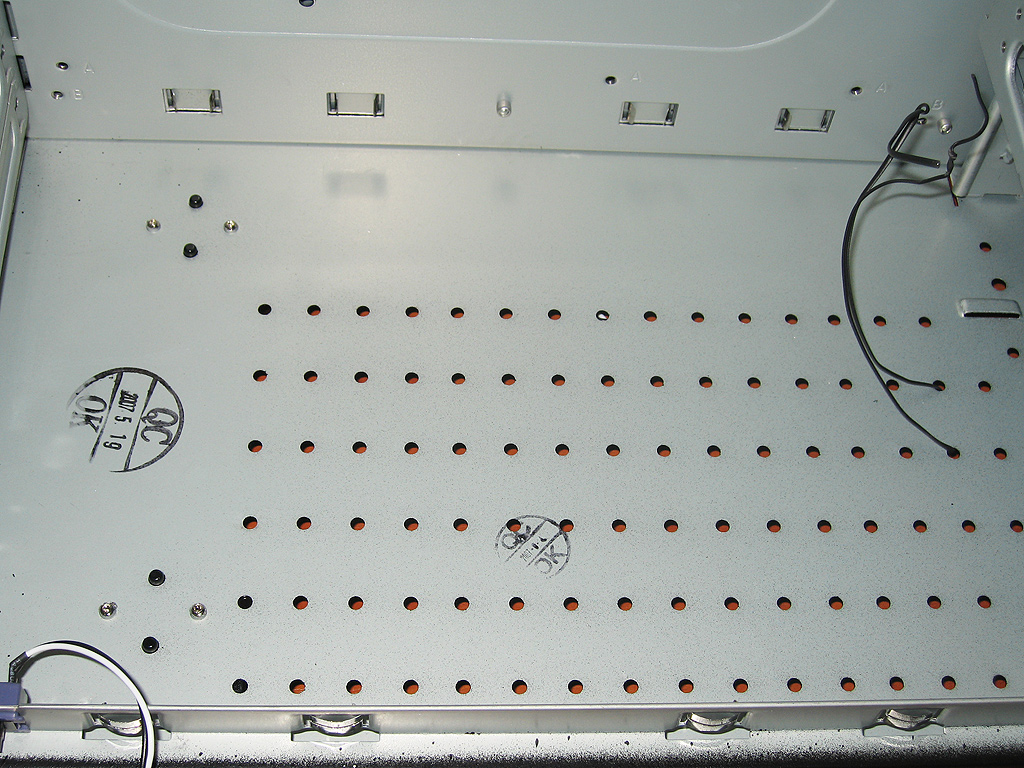

Внутри корпус Thermaltake Armor Jr уже не кажется таким просторным, как снаружи. Корпус оснащен безвинтовыми креплениями карт расширения и 5.25″ устройств. Безвинтовое крепление карт расширения работает хорошо, но длинные видеокарты с массивными системами охлаждения лучше все же прикручивать для больше надежности. На дне корпуса прорезано большое количество отверстий — для удобного крепления помп и резервуаров от систем водяного охлаждения, например Thermaltake P400 и P500 или Thermaltake AquaBay M5. Жесткие диски устанавливаются в корзину (аналогичную Thermaltake iCage), повернутую боком — это должно обеспечить удобный доступ к жестким дискам, так как для их смены не нужно будет демонтировать видеокарту. Однако в данном конкретном случае эффект получился половинчатым и небыл полностью достигнут — для доступа к жестким дискам необходимо сначала демонтировать корзину (для этого необходимо открутить болт) и уже из нее доставать жесткие диски, предварительно открутив их. Так что безотверточной сборкой тут и не пахнет :-). Справа от каретки для жестких дисков установлен 120 мм вентилятор, который нагнетает воздух в корпус — хорошо охладить жесткие диски у него не получиться, так как каретка сконструирована таким образом, что препятствует непосредственному обдуву жестких дисков, но и застаиваться воздуху он не позволит.

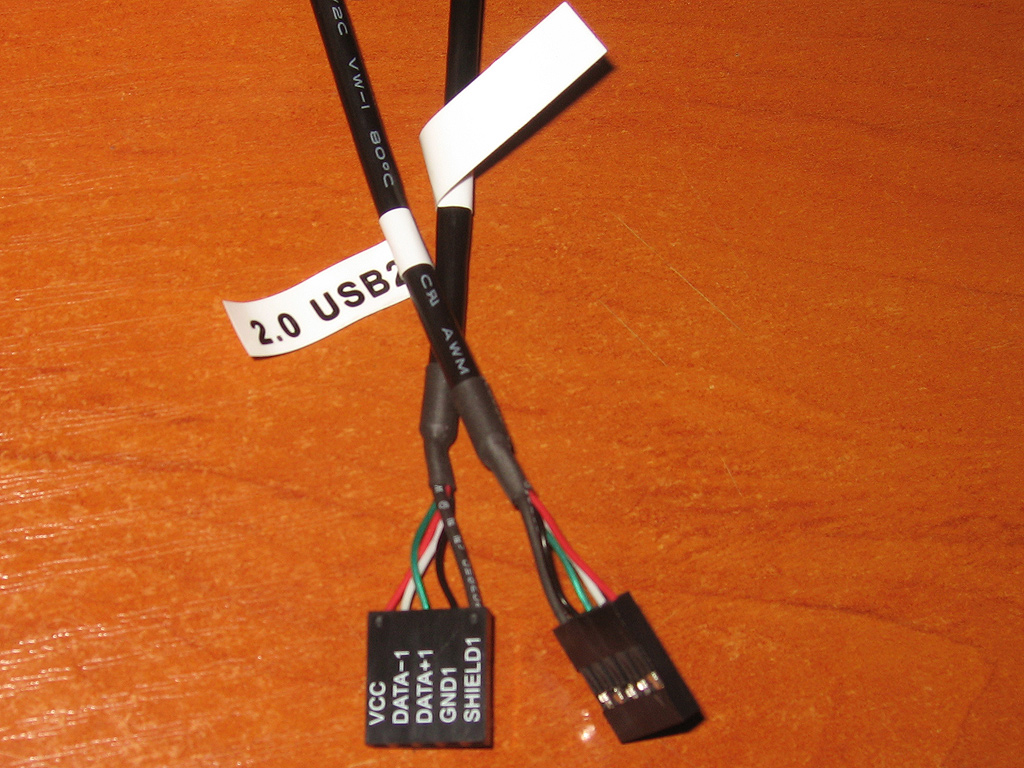

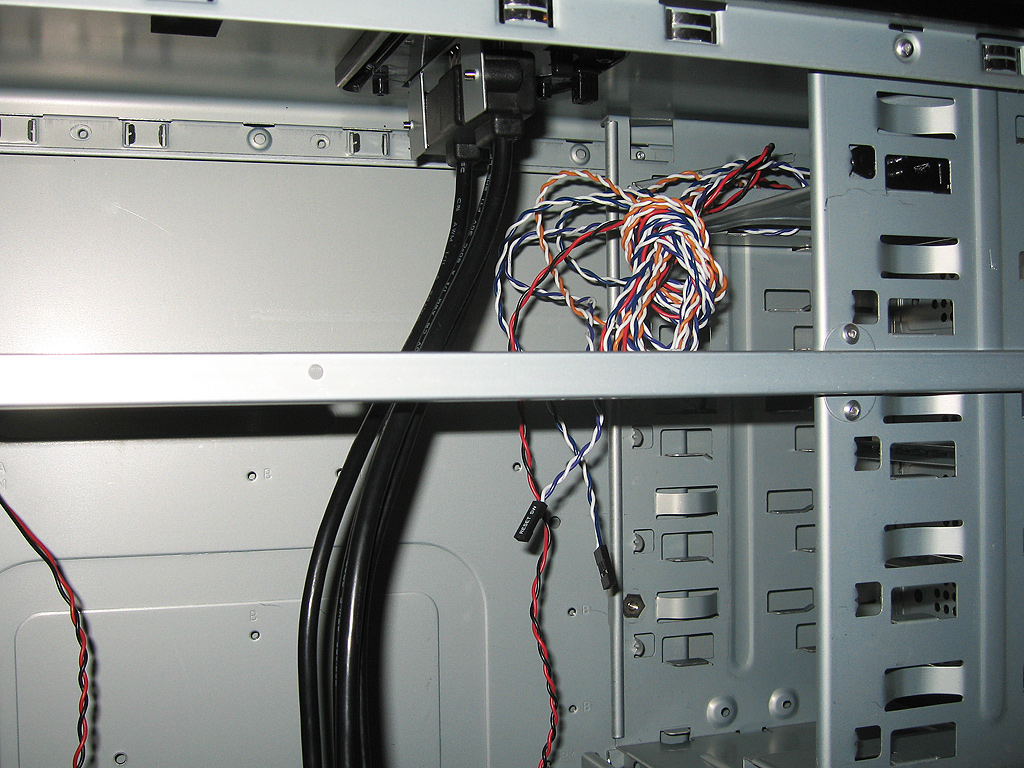

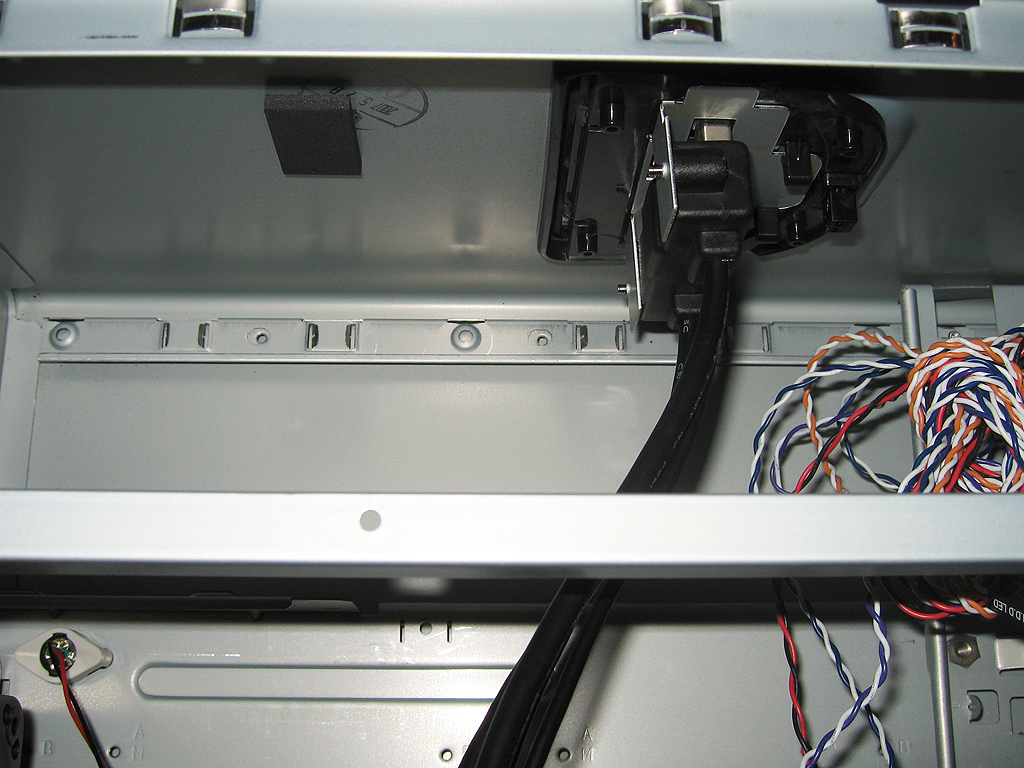

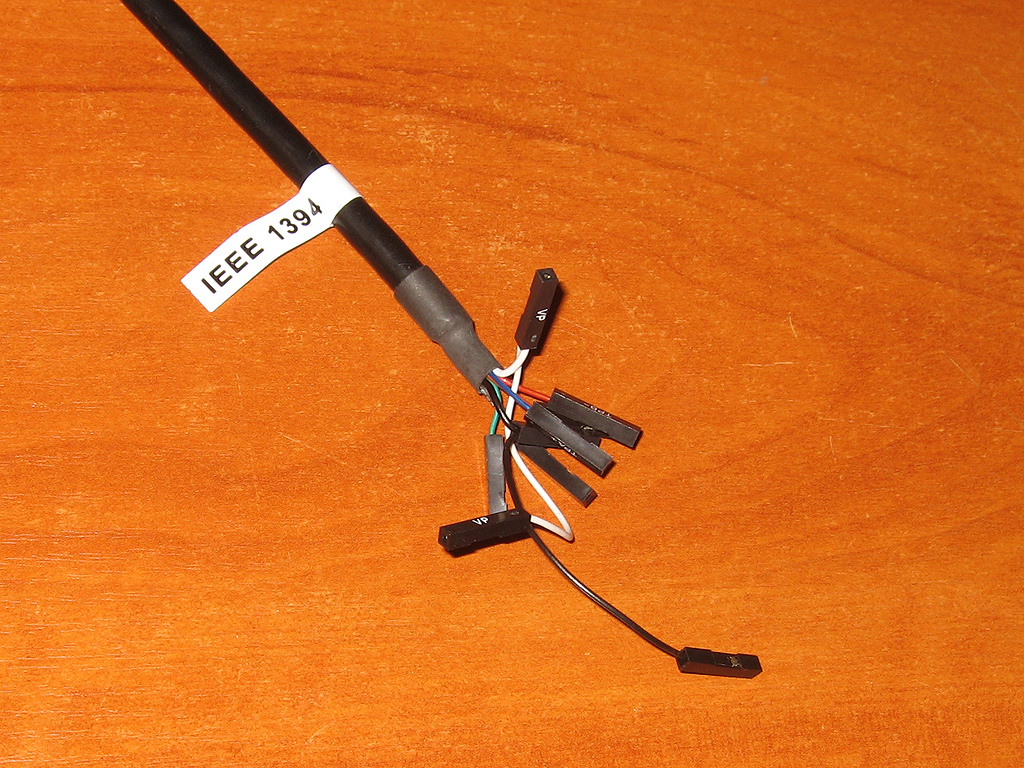

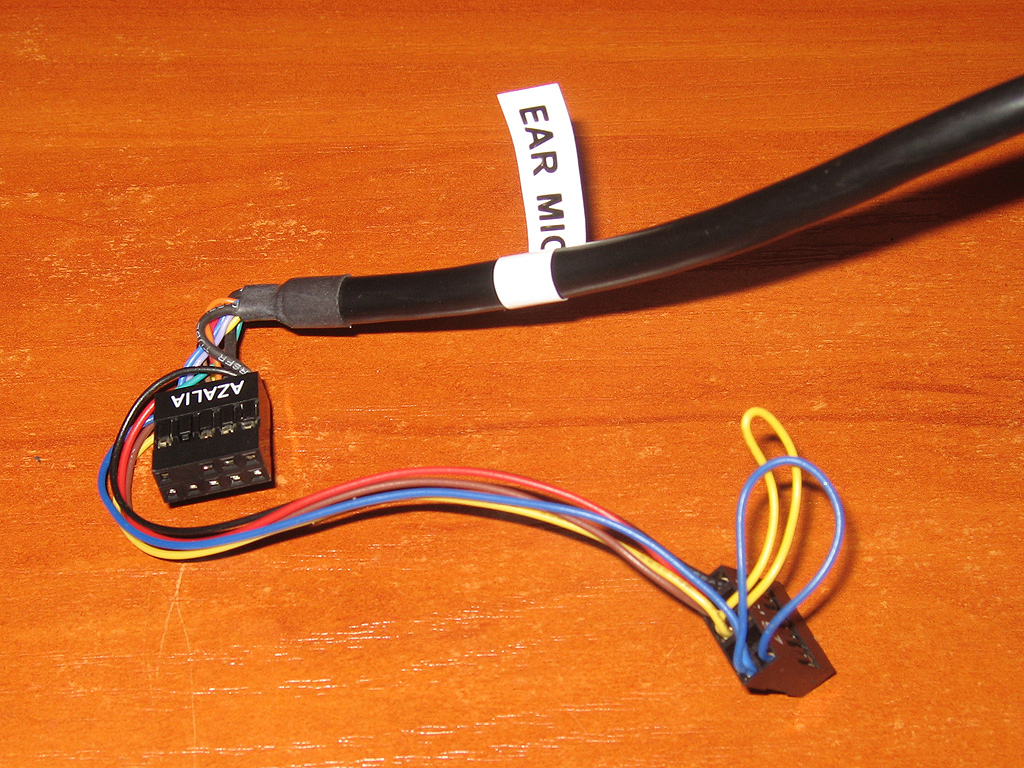

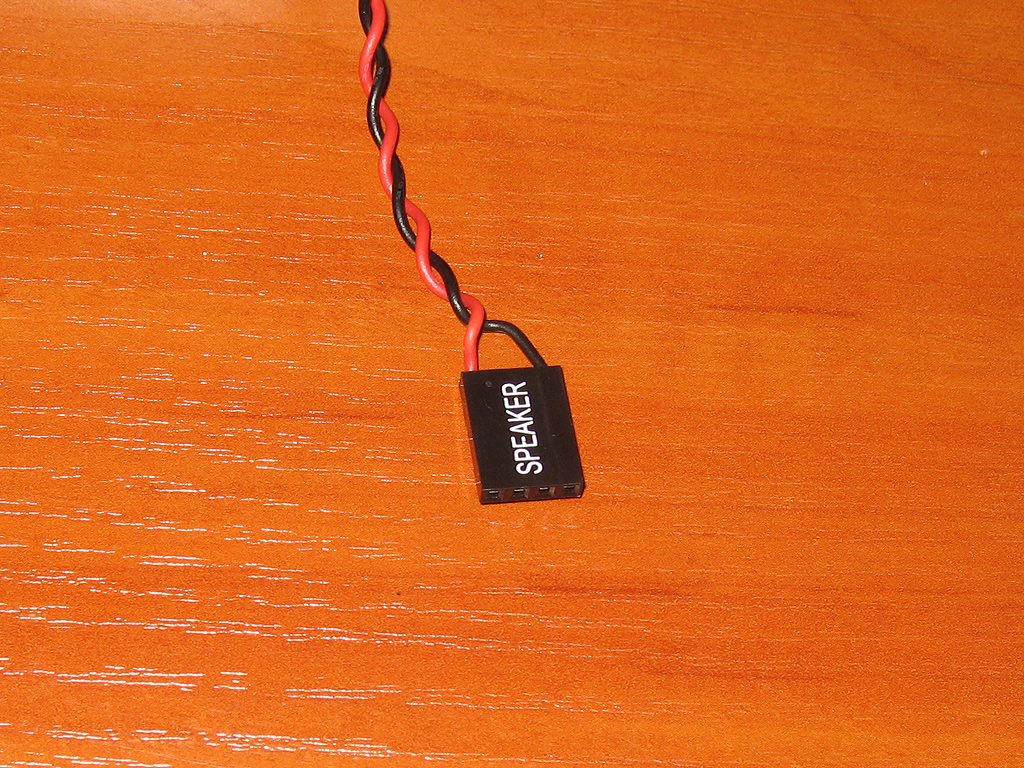

Вся внутренняя «проводка» корпуса Armor Jr выполнена на высоком уровне: все кабели, включая подключения разъемов которые выведены на верх корпуса, обладают внушительной длинной, которая гарантирует удобное подключение. Также все кабели обладают соответствующими обозначениями так что перепутать их в процессе подключения будет довольно-таки сложно.

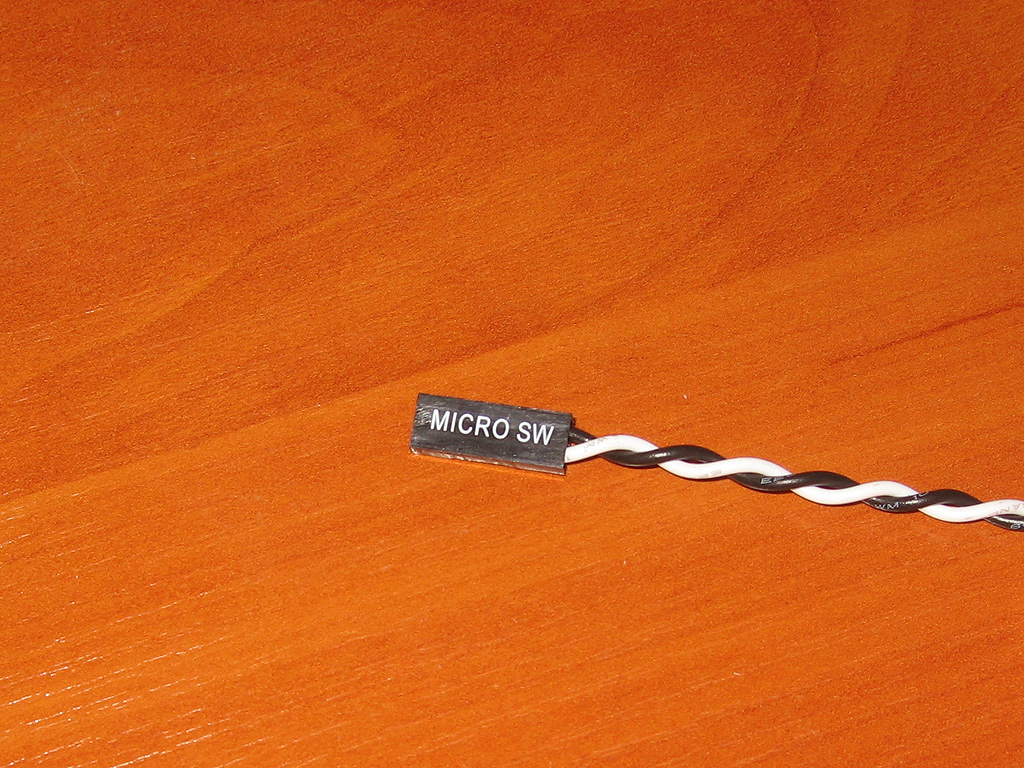

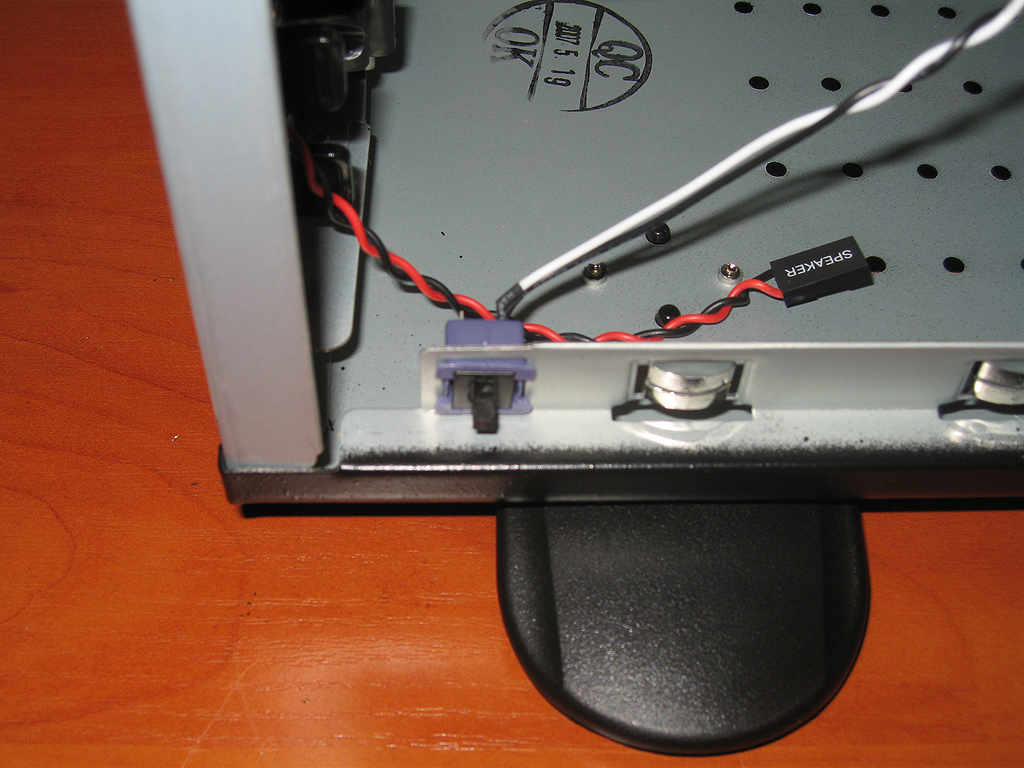

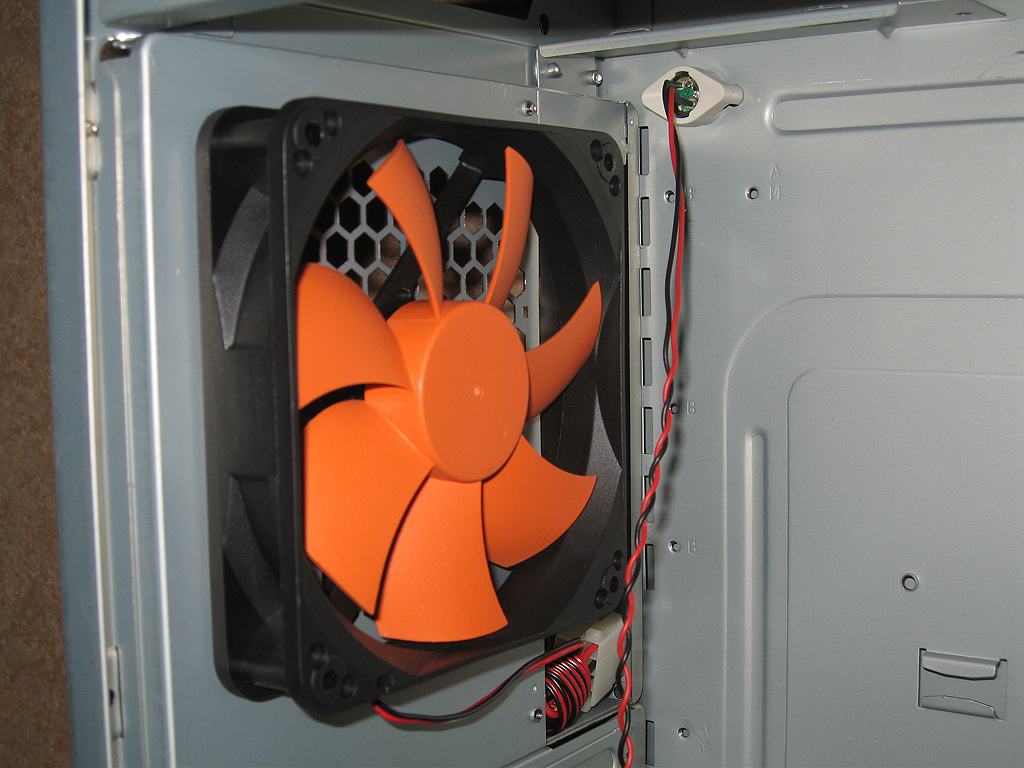

На задней панели, под местом для блока питания установлен 120 мм вентилятор Thermaltake, который вращается со скоростью 1300 об/мин и генерирует шум на уровне 17 дБ. Вентилятор можно отнести к более-менее тихим моделям, которые при этом прокачивают достаточное количество воздуха. Еще одной интересной деталью корпуса Thermaltake Armor Jr является наличие специального мини-переключателя, установленного рядом с дверцей, который называется «Security Switch» — эдакая система сигнализации об несанкционированном открытии корпуса, правда работать система будет только в случае если ваша материнская плата поддерживает эту технологию. Учитывая наличие на корпусе двух замков и сигнализации, можно сказать что корпус подготовлен к работе в суровой обстановке :-), например в Челябинске.

Охлаждение и уровень шума Thermaltake Armor Jr

Корпус типа Thermaltake Armor Jr можно отнести к корпусам с нормальным охлаждением. В стандартной поставке данный корпус комплектуется двумя 120 мм вентиляторами: первый вентилятор нагнетает воздух в корпус, а второй — выдувает горячий воздух из процессорной области. Не стоит забывать наличие крепления для 80 мм вентилятора на боковом окне, ведь в случае установки туда вентилятора — можно обеспечить дополнительный приток воздуха в околопроцессорное пространство. Вентиляторы которыми укомплектован корпус Armor Jr можно отнести к классу тихих т.к. среднестатистический пользователь не услышит их шума на фоне работы всей системы, заменять их более тихими прийдется только в случае постройки супер-тихой системы, однако для начала можно попробовать понизить им рабочие обороты.

Учитывая то, что Armor Jr относиться к среднему классу корпусов, в которых обычно собирают компьютеры средних конфигураций, то проблем с охлаждением комплектующих игровой системы среднего класса возникнуть не должно, хотя дополнительный приток воздуха в область видеокарты не помешал бы. Отдельно стоит уточнить, что у данного корпуса заявлена совместимость с фирменными системами водяного охлаждения Thermaltake, хотя отверстия для трубок СВО не предусмотрено, что в прочем не является препятствием для установки сторонней системы водяного охлаждения.

Процесс сборки Thermaltake Armor Jr

Процесс сборки ПК на основе корпуса Thermaltake Armor Jr вполне стандартен и мало чем отличается от сборки компьютера в любом другом корпусе, однако свои нюансы все же есть.

Хотя в Armor Jr и применяются решения для безотверточной сборки, однако собрать его без использования отвертки не получиться. И дело тут не в установке материнской платы, как у всех остальных корпусов — каретка креплений жестких дисков не оснащена безвинтовым креплением и, соответственно, для установки жестких дисков сначала прийдется открутить каретку (она крепиться одним болтом). После этого необходимо вынуть ее из корпуса и уже после этого устанавливать жесткие диски, прикручивая их специальными винтами с резиновыми антивибрационными вставками — мне эта операция показалась очень неудобной, а без намагниченной отвертки ее вообще можна назвать пыткой :). Несмотря на это, болты с резиновыми вставками неплохо гасят вибрацию жестких дисков что является позитивным моментом.

Еще одной особенностью, повернутой на 90° корзины для жестких дисков, является тот факт, что она расположена достаточно далеко от блока питания и если ваш БП оснащен короткими проводами, то аккуратно уложить их будет невозможно — они будут натянуты, хотя это является больше особенностью блока питания так как большинство качественных БП оснащены проводами достаточной длинны. Так стоит уточнить, что корзина для жестких расположена достаточно близко к стенке поэтому что бы кабели не упирались в окно лучше воспользоваться SATA-кабелями с разъемами развернутыми на 90°.

Отсеки для 5.25″ устройства в корпусе Armor Jr оснащены безвинтовыми креплениями, однако заглушки этих отсеков на передней панели и на шасси корпуса прикручены болтами (в отличии от многих других корпусов), так что без отвертки снова не обойтись. Безвинтовое крепление 5.25″ устройств реализовано с помощью направляющих салазок, которые необходимо закрепить на 5.25″ устройстве, после чего просто просунуть его в отсек до характерного щелчка. При этом крепление работает очень надежно и жестко.

Еще один момент связан с установкой блока питания — его желательно ставить перед установкой в корпус материнской платы или перед установкой процессорного кулера. В случае если вы планируете использовать не боксовый процессорный кулер, то установить БП в последнее очередь не получиться.

Также особенностью сборки Thermaltake Armor Jr является необходимость наклеить пластиковые защитные пластинки на выступающие элементы, расположенные на поддоне под материнскую плату, чтобы не допустить короткого замыкания, хотя лично в моем случае все отлично заработало и без их использования, но все же лучше последовать инструкции и установить их.

Провода от контрольной панели и панели с внешними разъемами достаточно длиные — аккуратно уложить их чтобы они не досаждали своим внешним видом вполне реально.

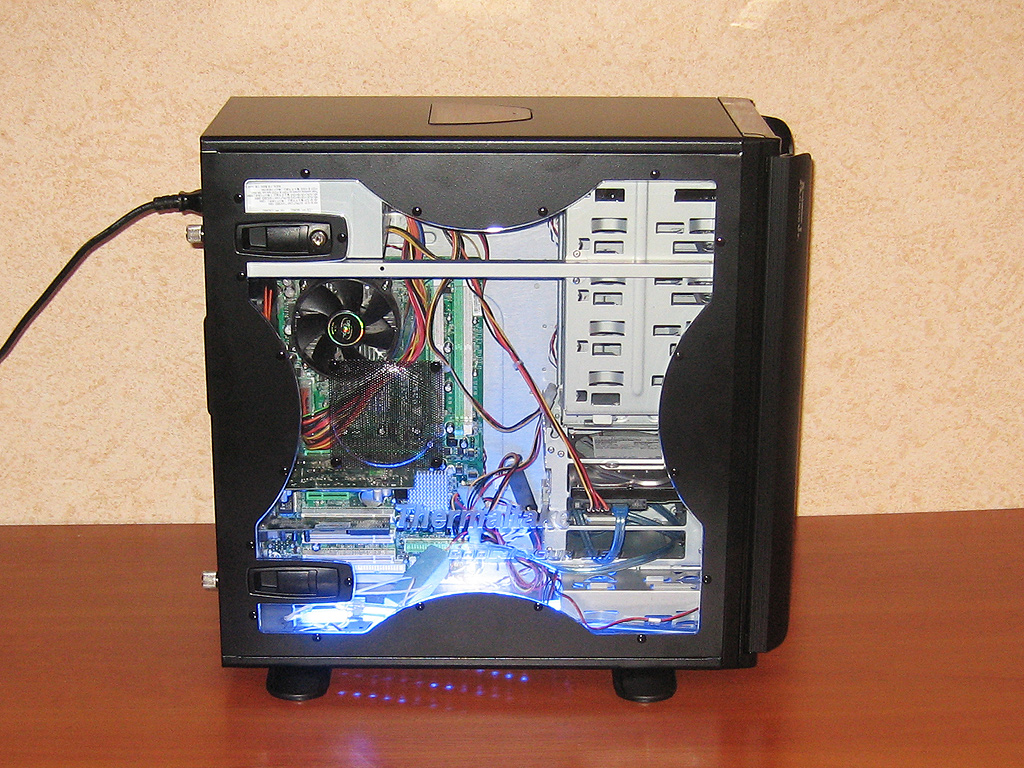

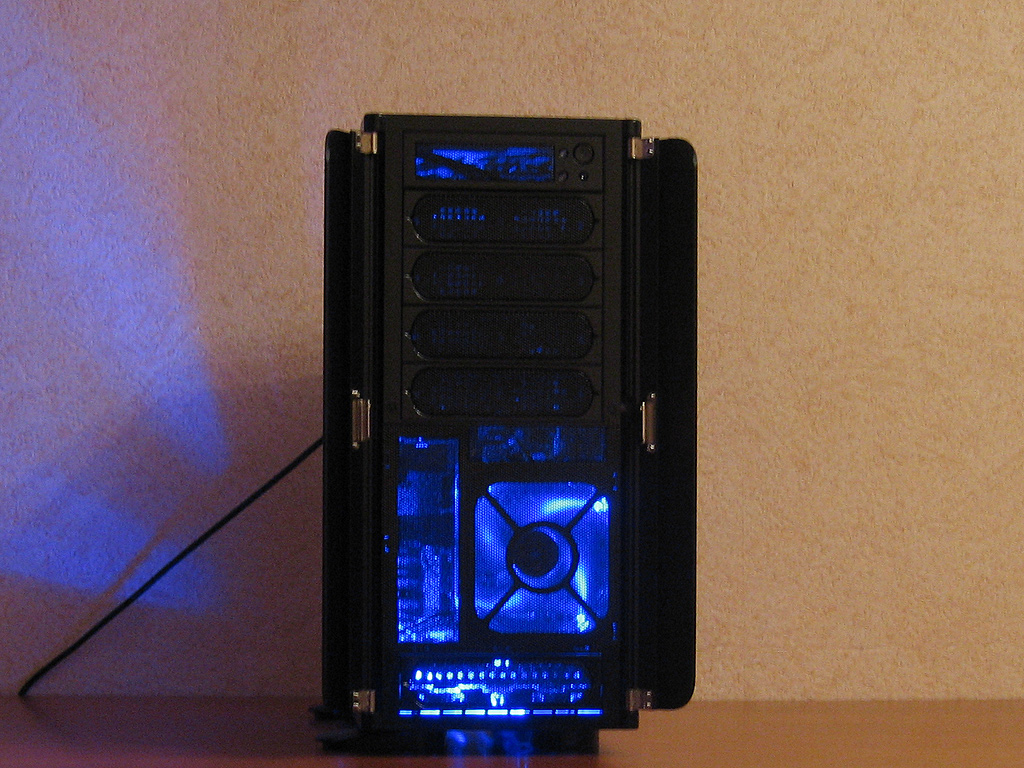

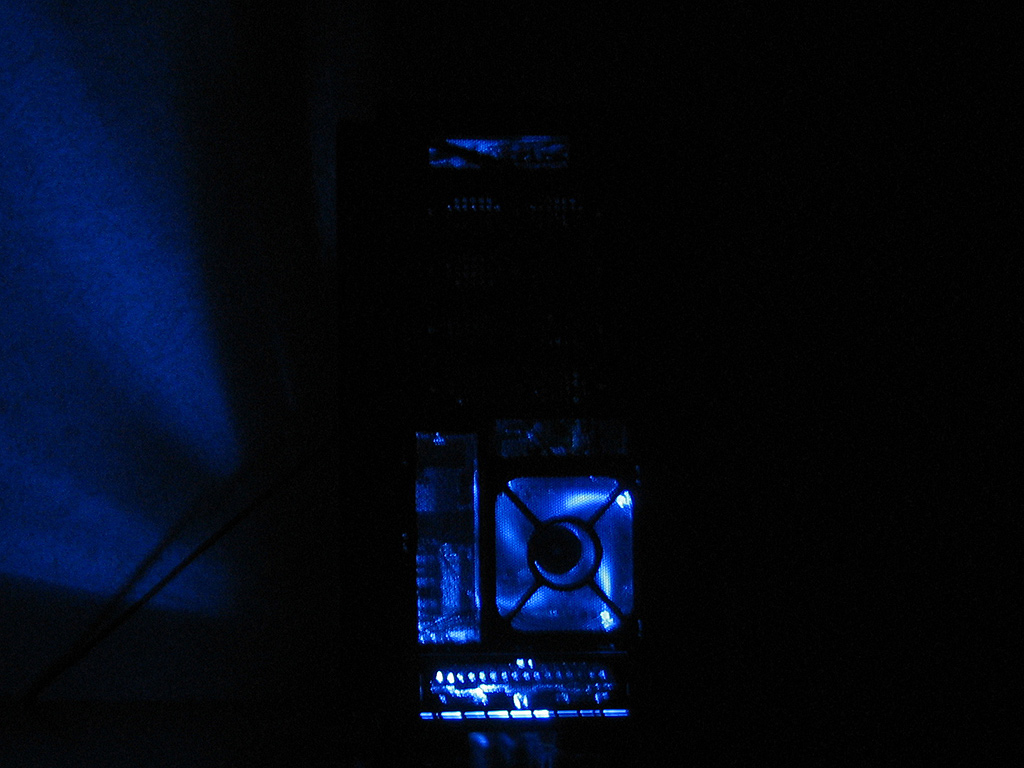

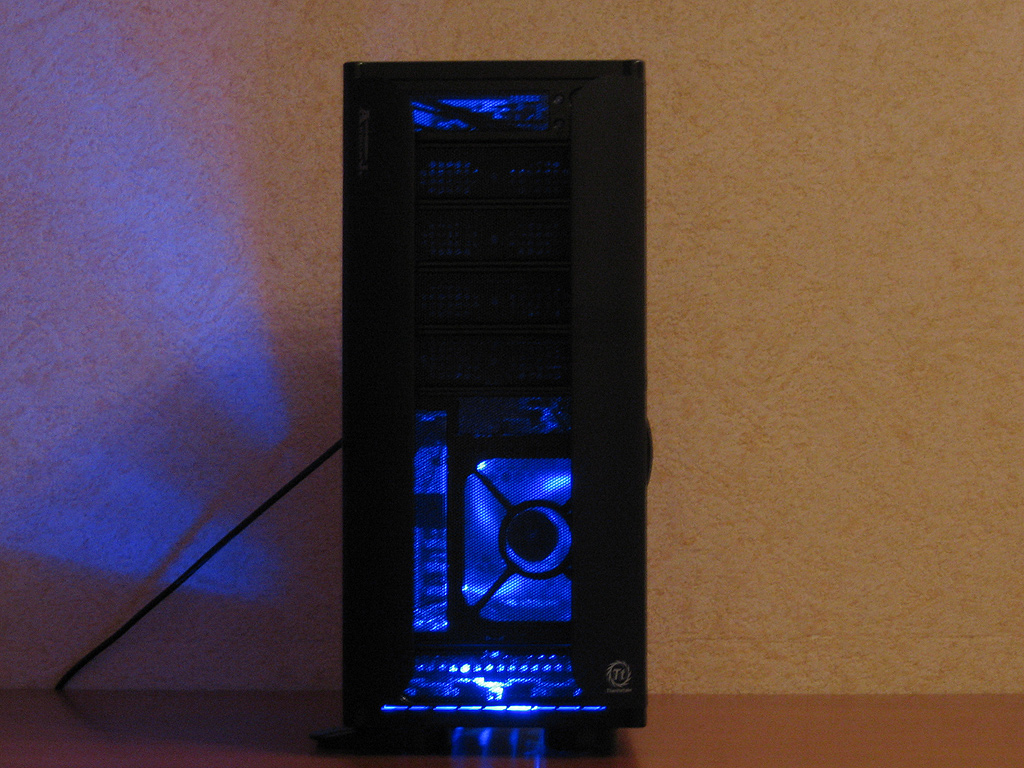

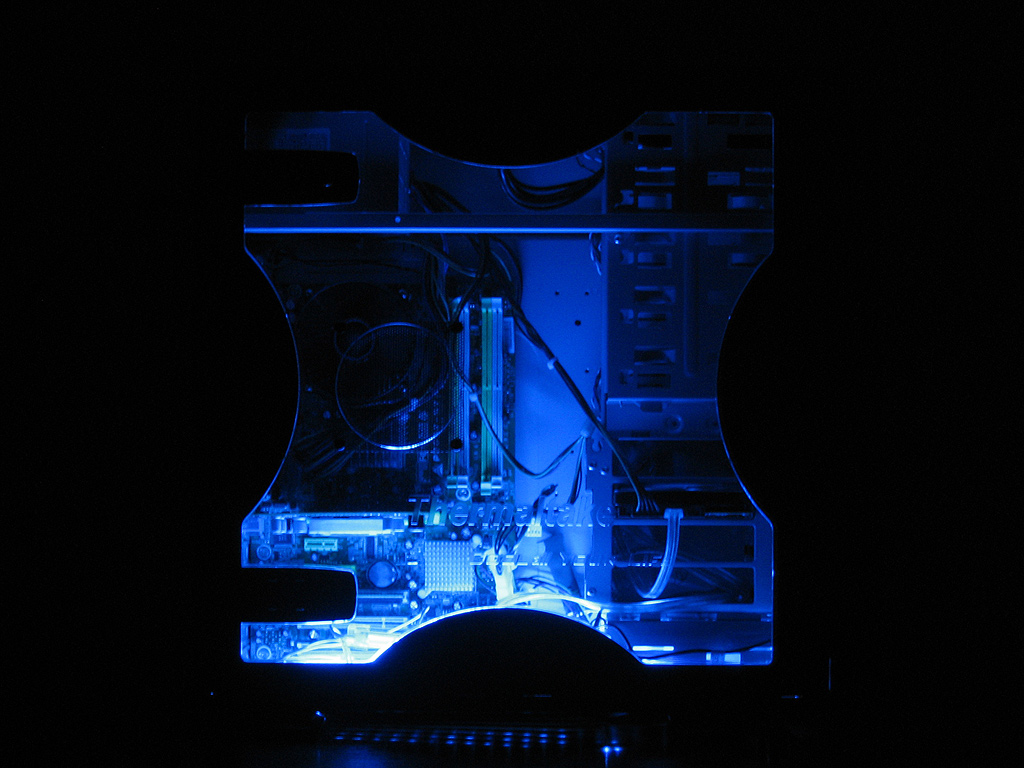

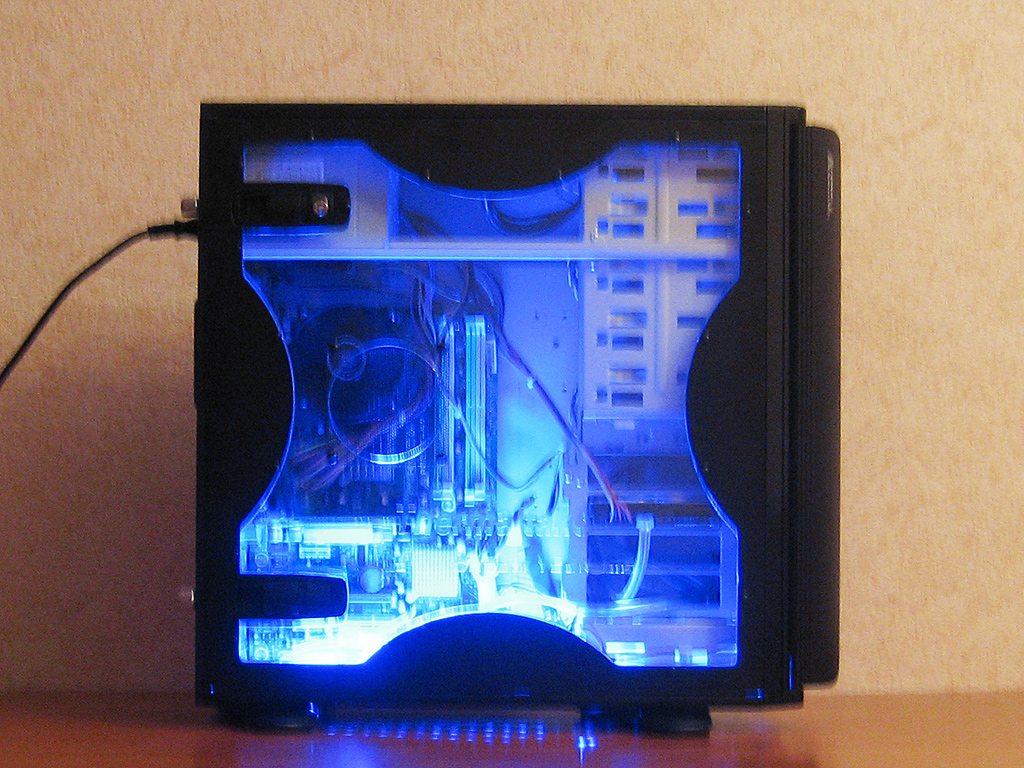

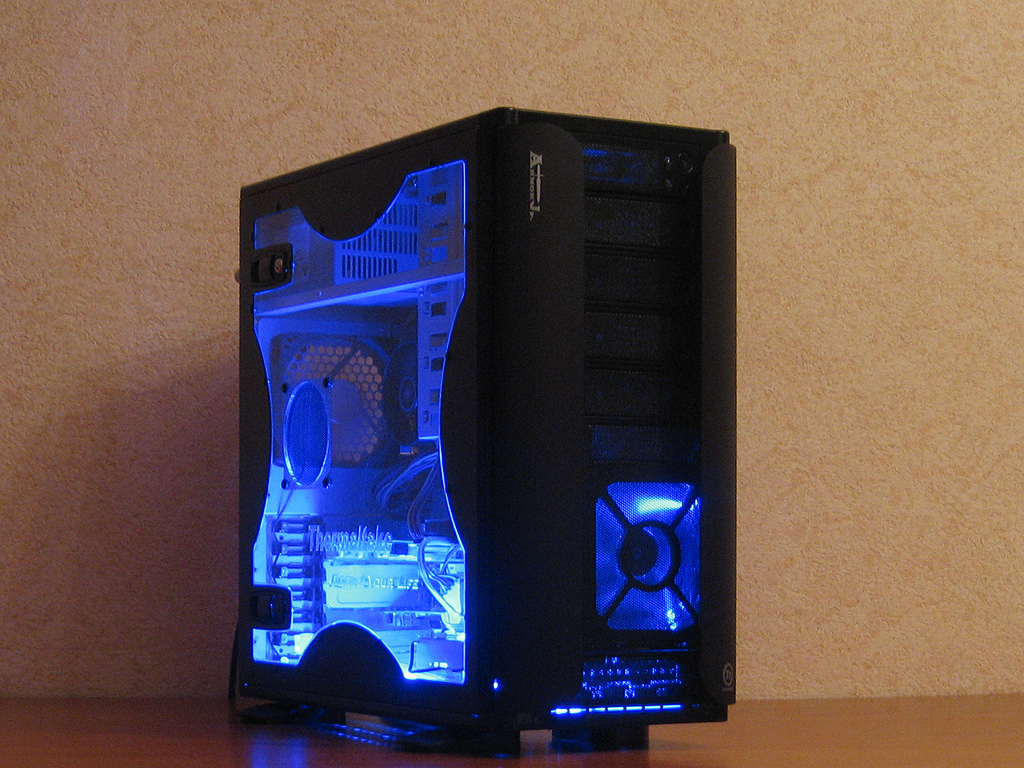

Поскольку корпус Thermaltake Armor Jr оснащен окном, то не лишним будет добавить в него лампу подсветки — я установил синею лампу производства Sunbeam чтобы вы могли увидеть как корпус будет выглядеть с подсветкой в светлое и темное время суток.

Выводы про Thermaltake Armor Jr

Несмотря на небольшие недостатки, корпус Thermaltake Armor Jr получился очень даже неплохим. Благодаря стильному дизайну и нормальной вентиляции, более компактный представитель линейки Thermaltake Armor послужит отличной основой для сборки игровой системы среднего класса, а так хорошей заготовкой для моддинг-проекта, соответственно хорошо подойдет для энтузиастов. Наличие большого количества удобный мелочей в конструкции корпуса Armor Jr порадует будущего владельца и сделает процесс эксплуатации более приятным. Отличный выбор для тех, кому нравился Thermaltake Armor, но хотелось что-то более компактное. На момент написания обзора в розничной продаже данный корпус стоит в пределах 115-120 долларов, что является более чем демократичной ценой для такого корпуса.

Плюсы

• Достойное качество изготовления
• Хороший внешний вид
• Наличие нескольких цветовых вариантов корпуса
• Продуманное охлаждение
• Наличие нескольких удобный мелочей в конструкции

Минусы

• Невозможность установить 5.25″ устройства без использования отвертки
• Неудобная корзина для жестких дисков
