Любой компьютерный корпус, будь-то серийная заводская модель, либо продвинутый кастом-проект, смотреться ночью одинаково. Для того, чтобы такой ситуации не возникало, большинство моддеров прибегают к разнообразной подсветке. Разумно подобранное световое оформление может придать ту изюминку, которой не хватало моддинг проекту. Большинство моддинг товаров, задействованных в подсветке, работают с использованием светодиодов или на основе ламп свечения. И те и другие имеют ряд преимуществ и недостатков.

В данном обзоре я хочу остановиться именно на лампах подсветки. Они характеризуются ярким, равномерным свечением и выпускаются в разных цветовых вариантах, поэтому способны удовлетворить запросы любого моддера.

Несмотря на устоявшийся термин «неоновые лампы», данные лампы правильно будет называть «флуоресцентными лампами с холодным катодом» (CCFL или Cold cathode fluorescent lamps в английском языке). Принцип работы данных ламп основан на способности паров ртути (которые находятся внутри лампы), при пропускании через них электрического тока, испускать ультрафиолетовое излучение, которое попадает на фосфоресцирующий (флуоресцентный) краситель (нанесенный на стенки лампы) и заставляет его ярко светиться нужным цветом. Причем, в отличии от флуоресцентных ламп с подогреваемым катодом (например, т.н. лампы дневного света), данные лампы не требуют прогрева электродов при включении и поэтому загораются почти моментально, из-за этого их и называются лампами с «холодным катодом».

Для защиты от механических повреждения, трубка с газом защищена прозрачной трубкой большего диаметра. А так как для свечения газа необходимо электрическое поле большого напряжения, то для преобразования 12 вольт от блока питания в 600 вольт используется инвертор. Производство ламп холодного свечения довольно простое, в связи с чем, производителей таких моддинг аксессуаров очень много. А так как конкуренция растет, то цены на них постепенно снижаются, становясь доступными практически каждому.

Одной из компаний, занимающихся выпуском ламп подсветки для моддинга, является компания Vizo. Тайваньская компания предоставляет широкий модельный ряд моддинг товаров, с одним из них, а именно оплеткой Vizo Starlet Cable Binding Kit мы недавно познакомились, а сегодня я расскажу о лампах подсветки производимых компанией Vizo.

Ассортимент ламп Vizo Cold Cathode Light

Название Vizo Cold Cathode Light сразу говорит о том, что у вас в руках. Компания Vizo изначально решила комплектовать набор сразу двумя лампами. Дело в том, что многие производители продают лампы поштучно с одним инвертором, хотя практически все инверторы рассчитаны на подключение двух ламп. При этом при покупке второй лампы вы получаете не нужный вам инвертор, и как следствие тратите лишние деньги. Покупая же набор с двумя лампами, вы сэкономите на инверторе. Vizo Cold Cathode Light выпускается в шести вариантах свечения: красный, синий, зеленый, ультрафиолетовый, белый и трехцветный (крано-зелено-синий). Для обзора мне попался набор Vizo Cold Cathode Light с лампами, которые светятся зеленым цветом.

Упаковка Vizo Cold Cathode Light

Начну обзор я с осмотра упаковки ламп подсветки. Упаковка Vizo Cold Cathode Light — это прямоугольная коробка, выполненная из прозрачного пластика, под которой находиться бумажная этикетка, отображающая информацию о содержимом упаковки, и основные характеристики продукта. На пластиковой упаковке нанесена наклейка, отображающая цвет свечения ламп в данном комплекте.

Технические характеристики Vizo Cold Cathode Light

Технические характеристики у всех ламп данного производителя одинаковы — отличается только выходное напряжение инвертора, которое зависит от цвета свечения лампы.

Длина лампы	300 мм
Диаметр корпуса	10 мм
Потребляемый ток	5 мА
Потребляемая мощность	3 Вт
Входное напряжение инвертора	12 В
Выходное напряжение инвертора	300 — 580 В (в зависимости от цвета свечения)

Комплектация Vizo Cold Cathode Light

Открыв упаковку лампы Vizo Cold Cathode Light, вытягиваем из нее содержимое. Пара ламп лежат в пластиковом поддоне, а остальные комплектующие находятся под ним.

Корпус лампы диаметром 10 мм с двух сторон входит в прозрачные пластиковые кубики, предназначенные для закрепления ламп внутри корпуса. На краю ламп есть наклейки отображающие фирму производителя. Наклейки легко снимаются, хотя можно этого и не делать т.к. потеря света из-за наклейки будет незначительной.

С одного крепежного кубика выходят провода питания идущие к инвертору. В связи с тем, что напряжение, подводимое к лампе, может быть от 300 до 600 вольт (в зависимости от модели), изоляция этих проводов не стандартная для компьютерных устройств — она более толстая, и выполнена с более эластичного диэлектрического материала, скорее всего, силикона. Сами же провода небольшого диаметра, так как проходящий в них ток не превышает 5 миллиампер.

Дабы пользователь не запутался при подключении ламп Vizo Cold Cathode Light, в случае если у него их несколько и они разного цвета, на каждой лампе с торца крепежного кубика наклеен кружок, соответствующий цвету свечения лампы.

В инвертор лампы подключаются с помощью обычного 3-pin разъема, центральный контакт в нем не задействован.

Рассмотрев сами лампы, достаем из коробки инвертор. Он представляет собой небольшую черную пластмассовую коробочку с электронной схемой внутри. Инвертор преобразует 12 вольт от блока питания компьютера в напряжение необходимое лампам свечения, в данном случае 300 вольт. С одного конца инвертора подключаются обе лампы, а с другого — питание 12 В.

Также в комплекте Vizo Cold Cathode Light поставляется специальная заглушка, устанавливаемая на заднюю стенку компьютера. В ней находиться кнопка выключения инвертора и как следствие и ламп подсветки. От кнопки включения идут провода питания к инвертору и к molex-разъему питания. Стоит отметить, что заглушка никелирована и довольно симпатично смотрится. На ней так же есть наклейка, предупреждающая, что сначала необходимо все собрать и установить, и только потом включать питание инвертора.

И на последок, в комплектацию входит пакетик с крепежными элементами: четыре квадратные двухсторонние липучки для закрепления двух ламп, один большой кусок той же липучки, но для установки инвертора и винтик необходимый для установки заглушки с кнопкой.

Установка Vizo Cold Cathode Light

Приступим к сборке Vizo Cold Cathode Light в корпусе компьютера. Для начала, подключаем лампы подсветки в инвертор, разъемы имеют ключи защелки и надежно фиксируются на месте.

Теперь подключим инвертор к питанию, точней к разъему, идущему от кнопки включения. Разъем этот двухконтактный и так же имеет ключи, препятствующие неправильному подключению.

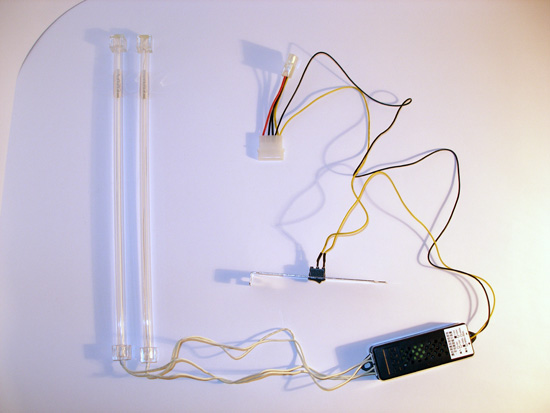

Ну и вся схема в сборе.

Я собрал схему до того как закреплять все компоненты в корпусе, так как провода имеют ограниченную длину, то легче сначала примерять, где что будет находиться и только потом, убедившись, что такой установке ничто не помешает, можно приступать к установке.

В моем случае одна лампа будет установлена на дне корпуса, а вторая — под верхней крышкой, инвертор установлю на заднюю стенку. Сначала устанавливаю заглушку, ничего сложного — вставить и притянуть винтиком к корпусу.

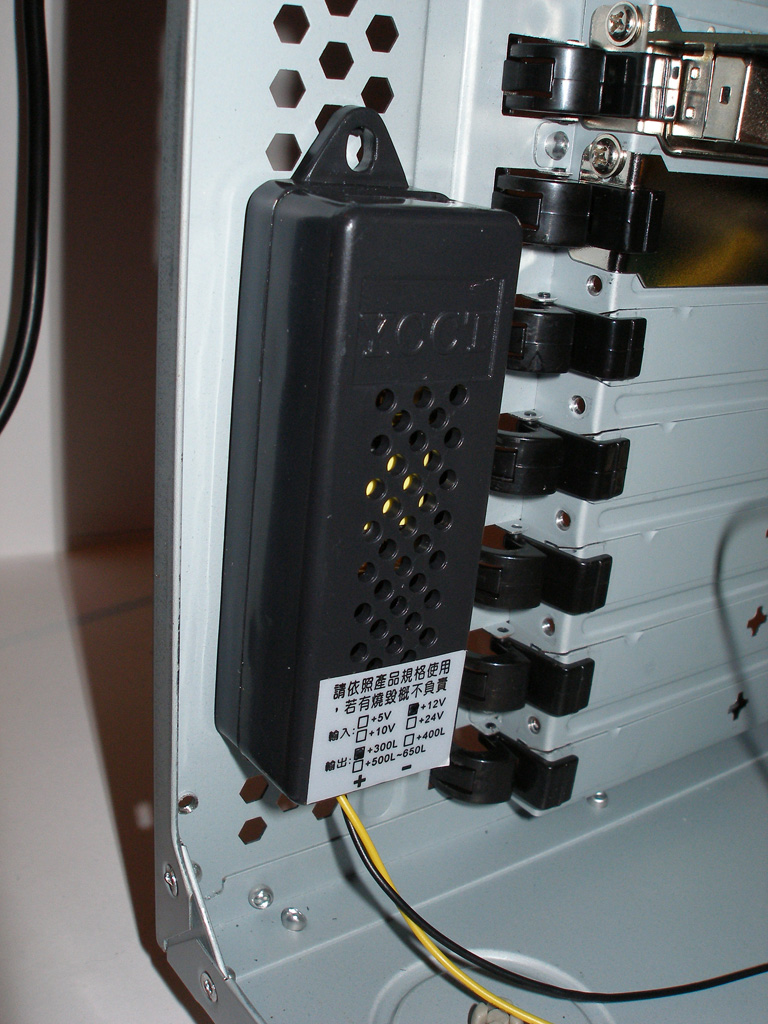

Теперь наклеиваю липкую крепежную полоску к инвертору, а его к задней стенке. Также делаю с лампами свечения: небольшие квадратные липучки приклеиваю на кубики на концах ламп.

После установки всех компонентов на свои места подключаю разъем питания к molex-разъему от блока питания. Только после этого, включаю компьютер и включаю кнопку на заглушке.

Первые фото включенных ламп при включенном свете в комнате.

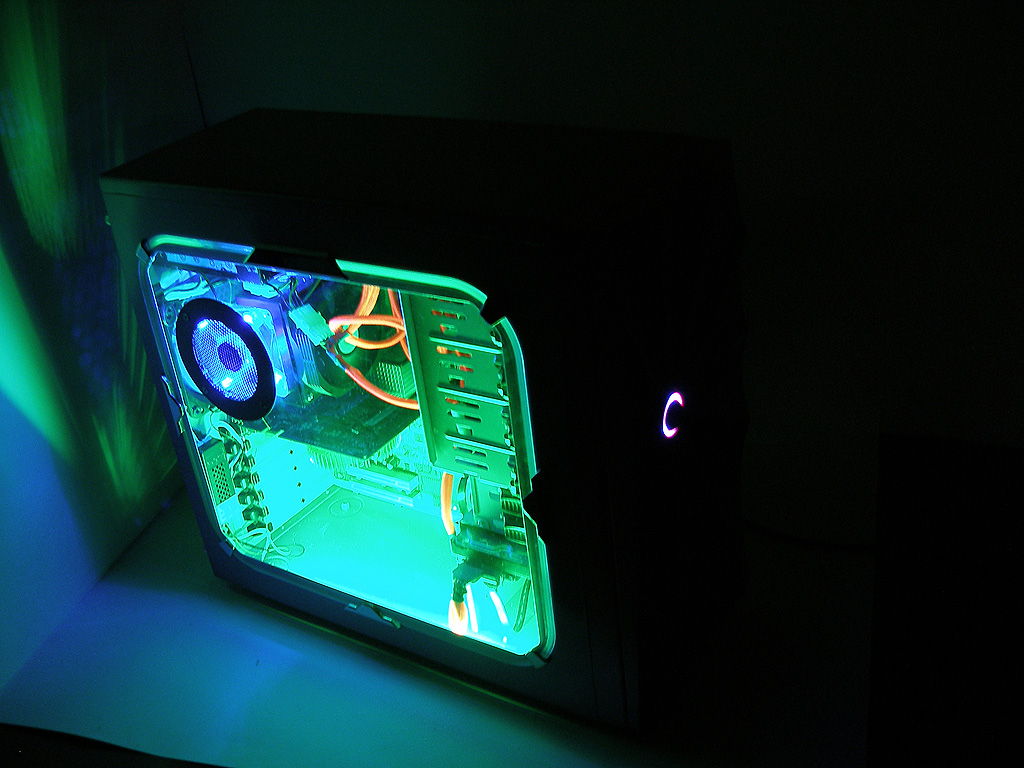

Выключаем свет в комнате и оцениваем результат проделанной работы.

Выводы про Vizo Cold Cathode Light

Компания Vizo предоставила довольно качественный продукт с хорошей комплектацией и достаточно широким цветовым рядом. Установка ламп подсветки от Vizo не вызовет затруднения даже для далекого от моддинга человека, а результат, полученный от использования Vizo Cold Cathode Light, будет куда значительней, чем затраченные на него деньги. К плюсам данного набора можно отнести наличие двух ламп в комплектации, кнопка включения питания инвертора установлена в заглушку (некоторые производители комплектуют только кнопкой, из-за чего придется сверлить корпус для установки выключателя), наклейка, отображающая цвет лампы не даст спутать несколько ламп разного свечения. Что касается минусов, то и они здесь есть — двухсторонняя липкая лента надежно закрепит лишь в первый раз, переклеив ее несколько раз, она теряет свои свойства, и надежность крепления пропадает. В любом случае набор Vizo Cold Cathode Light достоин быть установленным в компьютере, как начинающего моддера, так и заядлого техно-маньяка.
