Project Alien grill

От редактора: если кто-то не знает, то напомним, что в период с 26 ноября по 5 декабря 2010 года на ресурсе Modding.ru проходил очередной мини конкурс по моддингу. Тематикой данного конкурса были защитные решетки для вентиляторов, т.е. грили — участникам конкурса необходимо было создать оригинальный и красивый гриль. Несмотря на значительное количество участников и конкуренцию со стороны множества достойных работ, победителем данного конкурса стал Gluk (он же Dorosh) с крутейшим проектом Alien grill, ворклог которого он и решил написать после конкурса.

Ну, наконец-то я выделил себе немного времени чтобы доделать гриль и написать ворклог по его созданию. Сразу скажу, что ворклог вышел не слишком подробным, т.к. при использовании пластики руками за фотоапарат хвататься нежелательно, поэтому в статье будут только более или менее ключевые этапы создания гриля. Итак, поехали.

Эскиз будущего кастом гриля

Эскиз будущего кастом гриля

После объявления темы конкурса я, естественно, крепко задумался о том, чего бы такого сделать, чтобы стать лучшим и буквально сразу понял, что с обычными вырезаниями узоров из листовых материалов далеко не уеду — получается, либо просто и ровно, либо сложно и криво, либо сложно, ровно но на станке с ЧПУ — все это, по моему мнению, не слишком впечатляет. И, естественно, в голову приходит сделать что-то объемное, почему-то из головы никак не выходил образ из довольно древней статьи о 3D гриле из оргстекла. От, относительно, простой мысли сделать что-то вроде вылезающей руки путем постепенных трансформаций вышло то, что вы видите на эскизе выше, за который хотелось бы сказать огромное спасибо моей девушке, которая помогала мне его выдумать и нарисовала, т.к. сам я рисую как курица лапой.

Вполне логично, что встал вопрос о материалах, необходимых для реализации данной задумки. К счастью, незадолго до этого я познакомился с термополимеризуемыми пластиками, купив оную для небольшой поделки, не относящейся к моддингу. Сам по себе материал похож на пластилин, обычно, чуть тверже и менее липкий, затвердевает он при нагревании до 130 градусов цельсия, после этого достаточно твердый, хотя все тоже зависит от марки. Первым моим опытом стал материал марки cernit цвета «red» в котором правда по началу и заключалась проблема — после того, как я открыл упаковку оказалось, что масса скорее розовая чем красная, из-за чего я слегка расстроился, но все же решил слепить что-то небольшое на пробу. При таком цвете мне пришло на ум слепить червя из всеми любиых «Worms», правда после запекания выяснилось, что червя слегка ошпарило — материал таки покраснел после полимеризации (больше мне такого не встречалось ни с другими цветами ни с другими марками).

«Ошпаренный» червь

«Ошпаренный» червь

Итак, я закупился базовым набором пластики (телесный и теракотовый) и начал лепить. Сначала были вылеплены и запечены несложные когти.

Когти, похожие на маленькие, но очень острые перцы чили

Когти, похожие на маленькие, но очень острые перцы чили

А затем лепились основные «пальцы», в которые эти когти и вставлялись, образуя нужное углубление (окончательно скрепить их вместе планировалось в конце эпоксидным клеем). Сначала было тяжеловато, но вскоре я приноровился. Чтобы они не сгибались под собственным весом до затвердения, приходилось использовать импровизированные опоры.

Палец с когтем, зафиксированный на опоре

Палец с когтем, зафиксированный на опоре

Впоследствии каждый палец обрабатывался вручную шкуркой, чтобы удалить все огрехи, возникавшие при лепке (острые углы, следы от пальцев и случайные вмятины). Общая картина начала вырисовываться.

Прикидка расположения палцев

Прикидка расположения палцев

Как я и боялся, когти сильно сливались с основной массой. Хотелось больше контраста, поэтому на пробу я покрасил пару когтей в черный цвет — получилось намного лучше. После примерки и одобрения влиятельными лицами, было решено сделать когти черными, причем не заморачиваться с покраской а сделать еще один рейд в художественный магазин за черной пластикой. Были изготовлены новые когти, при этом руки были похожи на руки автослесаря (как будто цветовым наполнителем была нефть). Все когти так же обрабатывались шкуркой до идеальной формы, среди прочего и для того чтобы придать им матовость. Итак комплект для сборки готов.

Набор готовых пальцев и черных когтей

Набор готовых пальцев и черных когтей

По замыслу, эти так называемые пальцы могли втягиваться в основное «тело», как когти у кошек — поэтому в том месте, где они торчат из тела, я решил сделать что-то вроде десен. Для этого мне был необходим розовый цвет — для начала, я снова купил новую пластику цвета «Фуксия» (фиолетовый цветок), но оказалось, что оно не очень похоже на десну по цвету, но позже выяснилось, что нежно розовый цвет было очень просто получить добавив к телесной пластике немного красной, смешиваются они достаточно хорошо — нужно просто раскатывать «колбасу», складывать пополам и снова раскатывать. Постепенно полоски разных цветов становятся тоньше и в итоге получаем сплошной цвет. Разделим колбасу на 8 частей — по одной на каждый палец.

Восемь кусков для восьми пальцев

Восемь кусков для восьми пальцев

Я скатал из них колечки и, надев на палец, придавал форму и разглаживал — это довольно трудно, т.к. к уже полимеризованному пластику свежая пластика практически не липнет и норовит отвалиться. Вообще правильнее было бы лепить все сразу целиком и потом запекать вместе, но я не достиг достаточно мастерства чтобы сразу вылепливать то, что не будет нуждаться в последующей обработке. Но, с горем пополам, я все же налепил десны на место.

Пальцы с деснами — где еще такое увидишь? ;-)

Пальцы с деснами — где еще такое увидишь? 😉

Напечатав макет будущего основания, я предварительно разместил на нем все 8 пальцев — уже красиво, не так ли?

Пальцы на макете будущего основания

Пальцы на макете будущего основания

Далее мне понадобилось само основание. К сожалению, самые доступные материалы вроде оргстекла и пластиков не годились — они не могли выдержать последующие запекания в духовке, сохранив при этом форму, поэтому пришлось использовать текстолит, купленный специально на радиорынке. Из текстолита я вырезал кольцо с внутренним диаметром 120 миллиметров и внешним — 180 миллиметров, не забыв про отверстия для крепления.

Основание из текстолита

Основание из текстолита

Для непосредственного крепления к вентилятору, я решил воспользоваться обычными винтами М4 с полукруглой головкой длиной 30 миллиметров — этого будет достаточно чтобы закрутить на них гайки с обратной стороны вентилятора. С помощью двухкомпонентного клея «поксипол» я приклеил все пальцы к основанию в соответствии с разметкой, сделанной ранее. Естественно, в 4 пальцах были сделаны углубления под шляпки винтов.

Пальцы, приклеенные к основанию

Пальцы, приклеенные к основанию

Теперь настал черед налепить на текстолит основной массив — «тело». Для этого я использовал материал цвета «теракота», упомянутый в начале — его отличие состояло в том, что он полимеризовался на воздухе, а не при нагревании. Это и стало основной проблемой — при лепке он постепенно затвердевал, при этом разные куски довольно плохо стыковались с друг другом (этот же факт не дал мне времени нанести на него текстуру). В конце концов, мне просто немного не хвалило всего объема, да и после высыхания его цвет оказался очень бледным и как и следовало ожидать — он дал значительную усадку, образовав трещины по местам стыков материала. Кроме того, он оказался не так прочен как хотелось бы.

Первый вариант «тела»

Первый вариант «тела»

В общем, на мой взгляд, данный результат не годился для финишного вида, поэтому было решено что он послужит лишь «набивкой», а поверх него будет натянута «кожа» из правильного материала. Это был уже поздний вечер субботы (предпоследний день — прим. Ред.).

Первую половину воскресения я не смог посвятить работе над грилем, т.к. давно обещал любимой сходить с ней на некое мероприятие, но зато там поблизости я купил последнюю необходимую часть — новую пластику для изготовления кожи вишневого цвета марки «sonet». Прибыв домой, я продолжил заниматься грилем, но сначала требовалось изготовить внутреннюю десну с мелкими зубами по внутреннему периметру гриля. Для этого там была оставлена канавка при лепке «набивки». Снова смешивая телесный и красный — получаем розовую колбасу.

Колбаса? Больше похоже на червя ;-)

Колбаса? Больше похоже на червя 😉

Чтобы разместить ее на месте мне бы пригодилась еще пара конечностей — она так же плохо липла к основанию и вываливалась из углубления, т.к. я не мог держать ее по всей площади, но всеже я запихнул ее на место. После этого, я просто воткнул в нее, приготовленные заранее, мелкие зубки (по конфигурации они аналогичны когтям, но из-за спешки не успел сфотографировать) и отправил в печь.

Мелкие зубки установлены на внутренней десне

Мелкие зубки установлены на внутренней десне

За три часа до полуночи, я вышел на финишную прямую и начал лепить кожу. Это был пожалуй самый тяжелый этап — скажу я вам, ведь новая пластика оказалась очень жесткой от чего к концу у меня просто ныли пальцы. Я разминал куски в «блины» и облеплял ими тело (естественно как и прежде она ни в какую к нему не липла), «замазывая» стыки, благо хоть замазывался материал не плохо. Текстуру я придавал обычной губкой для душа — твердой и крупной ее частью, просто с силой многократно «промакивая» поверхность. На это у меня ушло два с половиной часа, то есть было уже пол двенадцатого, еще 15 минут ушло на подготовку к фотосессии, но я таки выложил результат вовремя. Как вы понимаете, на момент фотосессии я даже не успел запечь финальный слой — гриль отправился в духовку сразу после фотографирования, на итоговый вид это никак не повлияло.

Вот фотографии готового гриля, с которыми мне довелось участвовать в конкурсе.

Общий вид гриля

Общий вид гриля

Обратите внимание на мелкие зубки на внутренней десне

Обратите внимание на мелкие зубки на внутренней десне

Вид на гриль с альтернативного угла

Вид на гриль с альтернативного угла

Вид на гриль вблизи

Вид на гриль вблизи

Несмотря на победу, я все же решил доделать гриль, т.к. не успел реализовать некоторые задумки:

1) Остутствие подсветки — наспех купленый прозрачный вентилятор оказался лишен ее (большая наклейка «Green» на упаковке оказалась лишь рекламой его якобы экологичности), что повергло меня в ступор — ну зачем вентилятору прозрачные лопасти без подсветки? В общем, я установил в данный вентилятор подсветку из четырех красных 5 миллиметровых светодиодов — фотографий процесса не делал, т.к. это не слишком интересно (желающие могут посмотреть мой ворклог БП «FX-7» там аналогичный процесс расписан подробно).

2) Не знаю как вам, а мне готовый гриль показался слишком стерильным и чистым для кровожадного монстра, поэтому я немного «испачкал» красной краской пальцы, внутренние зубы и десну. Как по мне, получилось намного проработанней, атмосферней и, соответственно, реалистичней.

3) И, в конце концов, чтобы десны были больше похожи на десны, я решил что они должны выглядеть влажными. С этой целью я нанес на них глянцевый лак. Определенный эффект это, несомненно, дало.

Ну вот собственно, что у меня вышло. С первого взгляда, конечно, изменения в глаза не бросаются, но так моя моддерская душа упокоилась завершенным модом

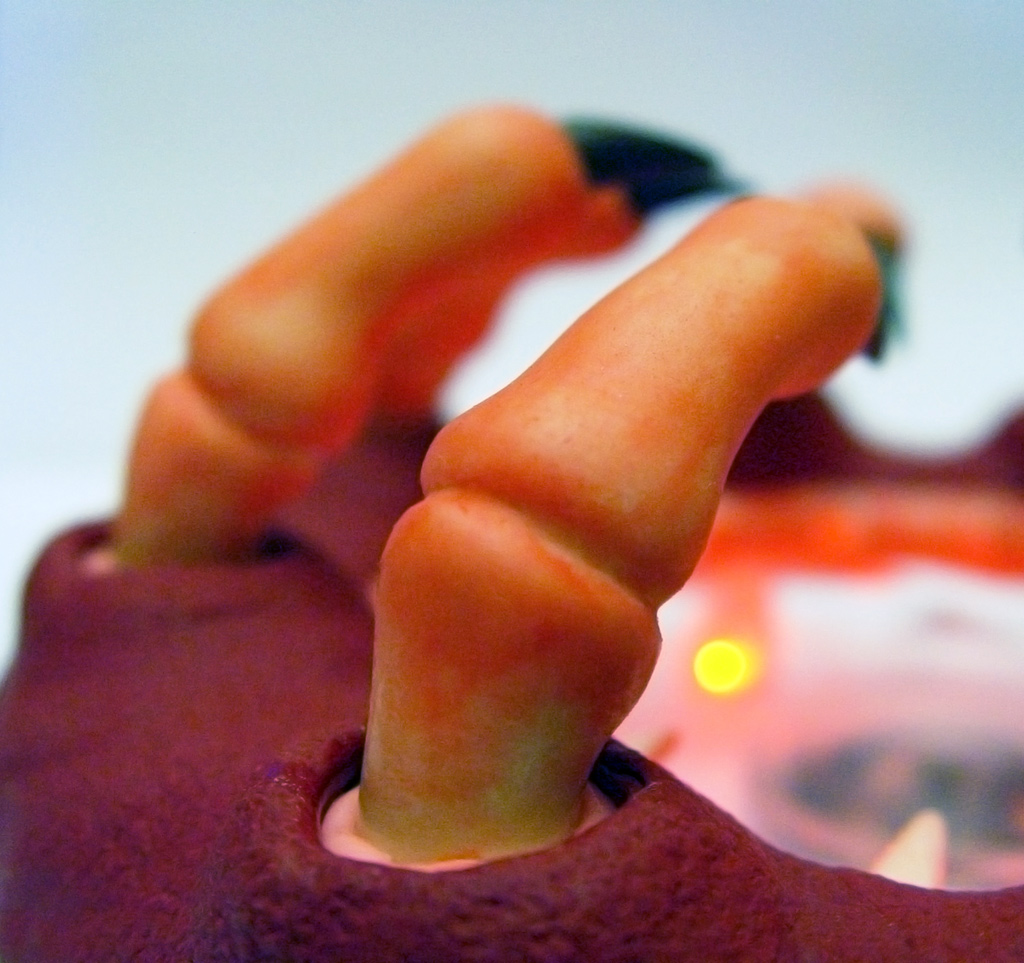

Пальцы теперь кровавы и опасны

Пальцы теперь кровавы и опасны

Краска наносилась неравномерно для создания реалистичного эффекта

Краска наносилась неравномерно для создания реалистичного эффекта

Кровавы теперь и мелкие зубки на внутренней десне

Кровавы теперь и мелкие зубки на внутренней десне

Красная подсветка выглядит очень к месту

Красная подсветка выглядит очень к месту

Вид под углом на гриль после доработки

Вид под углом на гриль после доработки

Вид сверху на гриль с подсветкой

Вид сверху на гриль с подсветкой

Червячок в шоке от того, куда он попал ;-)

Червячок в шоке от того, куда он попал 😉

В конце, я бы хотел выразить благодарности BlackJack’у и своей девушке, которая всячески меня поддерживала, даже когда у меня опускались руки, и все время верила в мою безоговорочную победу 🙂 На этом раскланяюсь, всем удачных модов!
