Компьютерные энтузиасты довольно часто сталкиваются с необходимостью рассчитать номинал требуемого резистора, например, для подключения светодиода. Помочь с решением этой, прямо скажем, не тривиальной задачи призваны как онлайн-калькуляторы, так и соответствующие статьи, в прочем, можно и просто выучить закон Ома (всего то U= I*R) ;). Помочь начинающим энтузиастам в определении номинала резистора решил и Giorgos Lazaridis с ресурса PCB Heaven, знакомый вам по его самодельной игровой клавиатуре, для чего он изготовил специальный бумажный индикатор, который бы все могли повторить своими руками.

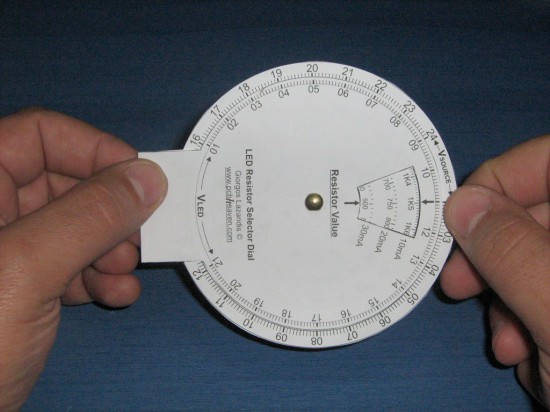

Общий вид LED Resistor Selector Dial

Суть данного оригами устройства заключается в том, что выбрав напряжение на входе, а также номинальное напряжение светодиода, на нем отобразиться необходимое сопротивление и мощность резистора. Сам гаджет состоит из нескольких бумажных дисков с распечатанными данными, при этом ввод данных осуществляться их поворотом. С внешним видом LED Resistor Selector Dial вы можете ознакомиться на фото, если же данный проект вас заинтересовал, то ознакомиться с ним более детально, в том числе и узнать как изготовить такой девайс самостоятельно, можно посетив соответствующую заметку.

Вид вблизи на LED Resistor Selector Dial
