Вакуумно-флуоресцентные дисплеи (VFD) довольно редко используются в современных девайсах, так как по большей части они вытеснены жидкокристаллическими и разными светодиодными технологиями. Несмотря на это, у подобных дисплеев все же есть некоторые преимущества: низкая цена, высокая яркость и отличный внешний вид. Именно благодаря внешнему виду VFD дисплеи часто оказываются в составе разных энтузиастских гаджетов (вроде панелей управления) и разных кастомных проектах.
Общий вид кастомных часов ChronodeVFD на руке
Так, например, энтузиаст Johngineer решил использовать вакуумно-флуоресцентный дисплей в качестве основы для своих кастомных часов ChronodeVFD, выполненных в стиле киберпанк. Вакуумно-флуоресцентные дисплеи хотя и похожи по внешнему виду на ламповые Nixie Tube’ы, но работают на основе других принципов и поэтому намного энергоэффективней. Так, советский вакуумно-флуоресцентный дисплей ИВЛ2-7/5, примененный в данном проекте, работает всего от 12В, в отличии от примерно сотни вольт, которые необходы Nixie Tube’ам.
-

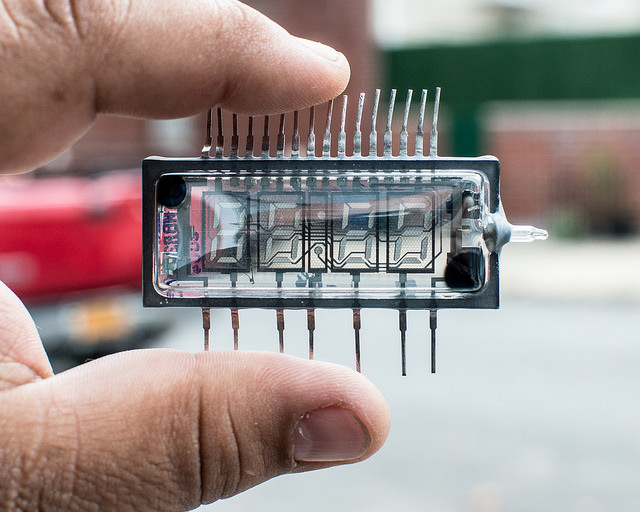

- VFD дисплей, использованный в проекте
-
- Печатная плата проекта
-
- Часы во включенном состоянии
Хотя данные часы и не являются модными нынче смарт-часами, в их основе лежит микроконтроллер Atmel ATMega 88 AVR, при этом за отсчет времени отвечает Maxim DS3231 (часы реального времени), а подключением дисплея заведует Maxim MAX6920. кроме этого, в проекте присутствует датчик атмосферного давления, термометр, акселерометр и датчик освещенности. Все эти компоненты установлены на кастомной печатной плате, на которой также расположен «каркас безопасности» дисплея, изготовленный из медных трубок. Еще на плате установлена батарейка формата АА, обеспечивающая питания часов, правда хватает ее не надолго — примерно на пол дня.
Вид включенных часов ChronodeVFD на руке
С внешним видом проекта вы можете ознакомиться по прикрепленным фото, если же данный проект вас заинтересовал (в чем я не сомневаюсь), то ознакомиться с ним более детально можно посетив детальный ворклог на сайте автора.
