Моддинг проект Itzamna стартовал в начале 2010 года. Как, обычно, и бывает, первая стадия работы над проектом состояла из обдумывания его основной концепции. В этот раз, я активно использовал средства 3D моделирования, а именно САПР «Компас 3D». Основные задумки и конструкция были готовы к марту 2010 года, в это же время я и начал непосредственную работу по воплощению чертежей в реальность. Исходя из основной задумки, проект должен стать игровым HTPC компьютером, на котором можно будет, и поиграть, и посмотреть фильм, ну и без музыки не куда. Соответственно, если это будет HTPC, то и корпус будет десктопного типа. Итак, перейдем непосредственно к работе над проектом.
Основой любого проекта является крепление под материнскую плату с задней стенкой. В своих проектах я всегда использую для этих целей заводской корпус-донор. Обусловлено это тем, что у этой детали достаточно высока точность, как в местах крепления материнской платы, так и задней стенки с креплением плат расширения. Разуметься, можно и самому сделать данную часть корпуса, но на это уйдет неоправданно много времени. Итак, извлекаю необходимую деталь из корпуса донора.
Предположительно, размеры, а соответственно и вес, корпуса, будут достаточно большими, а так как корпус будет десктопным, то вполне возможны перегрузки на определенные участки при транспортировке. Чтобы избежать такого эффекта, а так же учитывая конструкцию корпуса, было решено создать жесткую раму, решающую эти проблемы. Рама корпуса представляет собой прямоугольник, сваренный из стальной прямоугольной трубы сечением 20х30 миллиметров. К раме были приварены пара «рогов», цель которых состоит в том, чтобы стать связующим компонентом между рамой и достаточно массивной передней частью корпуса. После всех сварочных робот, все швы были зачищены болгаркой.
Далее я вырезаю из листового алюминия прямоугольную пластину и с помощью слепых заклепок устанавливаю эту стенку на раму. Эта стенка будет дном корпуса.
Далее из листа металла я вырезаю переднюю стенку основного отсека будущего корпуса и устанавливаю ее на раму, крепится она так же с помощью слепых заклепок.
Для создания боковых стенок основного отсека, были найдены пара стальных пластин с прямоугольной перфорацией, наличие которой в дальнейшем должно облегчить вентиляцию и охлаждение системы. Данные пластины к раме я также креплю с помощью уголков.
Из листового алюминия я так же вырезаю и заднюю стенку. В корпусе будет предусмотрена установка microATX материнской платы и кармана для винчестера, выходящего на заднюю стенку, а также блока питания.
В корпусе проекта Itzamna я буду закрывать всю проводку в коробах, в связи с этим, устанавливаю уголки по периметру будущей материнской платы — в этих уголках будут прорезаны отверстия под провода, выходящие на подключение к материнской плате. Также, для поддержки блока питания, прикрученного к задней стенки, я устанавливаю поддерживающий уголок. В передней стенке вырезаю три отверстия под будущие 120 миллиметровые вентиляторы, работающие на вдув свежего воздуха в корпус. Ну и собранное все вместе окрашиваю грунтовкой.

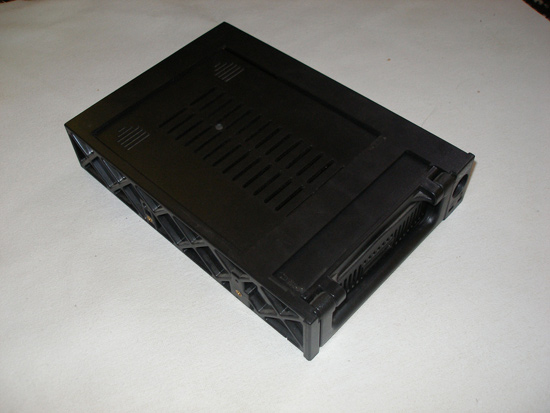

Теперь я буду уменьшать размеры кармана для винчестера — стоять он будет на боку, при этом его высота выходит на 1.5 — 2 сантиметра больше планируемой высоты отсека с материнской платой. Обрезав часть, занятую под замок и светодиоды, я получил необходимую высоту кармана. Также, для его надежной установки, делаю крепление, которое закрепит его к задней, боковой и нижней стенке.
Так все стало выглядеть после закрепления кармана в корпусе.

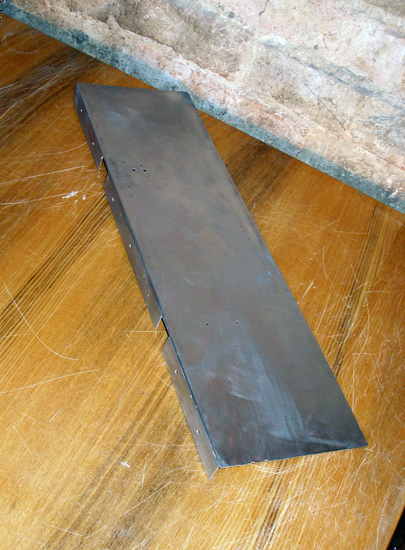

Для того, чтобы разграничить пространство внутри корпуса, я вырезаю из алюминия две дополнительных детали. Большая будет закрывать отсек с блоком питания и всей его проводкой, а меньший уголок закроет отсек с карманом винчестера.
На боковых и задней стенках корпуса предусмотрены специальные крепление под эти кожухи, которые представляют собою уголки, к которым будут прикручены кожухи. Первая примерка кожухов, внизу они на 2 — 5 миллиметров перекрывают уголки, сквозь которые будет выходить проводка.
Теперь я начну делать переднюю часть моддинг проекта Itzamna. Сначала я вырезаю из боковой стенки корпуса-донора две металлические пластины, которые будут верхней и нижней частью отсека с оптическим приводом.
Далее на одной из пластин я создаю раму из стального уголка, которая должна укрепить этот отсек и послужить креплением всему, что будет установлено в отсеке.
К нижней стенке корпуса я прикрепляю полукруглые радиаторы, высота которых равна высоте, на которой будет установлен отсек над столом.
После этого, я устанавливаю в отсек тонкий Blu-ray привод, который достался мне практически за так — грех не использовать, тем более, что высота этого отсека рассчитывалась изначально под тонкий «ноутбучный» привод.
Ну и собственно крышка, которая закроет этот отсек.
Далее я буду делать элемент дизайна, часть которого я уже использовал, когда прикрутил полукруглые радиаторы к отсеку с оптическим приводом. Я делаю пару радиаторов, путем извлечения статора из электродвигателя. Этот статор избавляю от электротехнического железа, в котором устанавливалась обмотка, и получаю алюминиевый радиатор. Его я разрезаю на две половины, которые в дальнейшем и буду использовать.
Теперь устанавливаю отсек с BD приводом к основному отсеку. Для надежного крепления и были ранее приварены «рога» к раме — к ним и прикручивается на болтах рама отсека с приводом. К отсеку с приводом прикручены два радиатора. Помимо этого, я установил три 120 миллиметровых вентилятора.
Для управления оборотами вентиляторов, я буду использовать реобас Scythe Kaze Master 5.25, о котором я рассказывал ранее — он будет установлен над центральным вентилятором. Для более удобной установки реобаса, я делаю небольшой корпус, который имеет крепление, позволяющие установить реобас в основной отсек корпуса.
После установки панели управления вентиляторами с креплением на свое место корпус стал выглядеть следующим образом.
Справа от BD привода будет установлен кардридер и выведены внешние аудио разъемы. Для этого я вырезаю из пластика переднюю планку с необходимыми отверстиями. После этого, устанавливаю ее вместе с кардридером. Слева от привода будет выведены пара USB разъемов и ИК-приемник от пульта ДУ.
Теперь я делаю верхний отсек, который будет установлен над отсеком с BD приводом. Он состоит с нижней пластинки и рамы из уголков. В этом отсеке будет установлена небольшая клавиатура с дополнительными мультимедийными кнопками. К этому же отсеку будут крепится четыре аналоговых индикатора, отображающие напряжение выдаваемое реобасом.
Индикаторы представляют собою трубы диаметром 50 миллиметров и длиной 150 миллиметров, которые установлены попарно, параллельно друг другу. Для циферблата индикатора использую распечатанное изображение.
Теперь я устанавливаю индикаторы и верхний отсек. Верхний отсек также прикручен к рогам на раме и боковым радиаторам. Первый запуск индикаторов в работе с панелью управления.
Еще одной изюминкой моддинг проекта Itzamna будет пассивное охлаждение четырехъядерного процессора, осуществлять которое будет кулер Scythe Orochi, радиатор которого я оставлю открытым и выступающим за пределы стенок корпуса.
Для управления всей системой, в HTPC будет использоваться семидюймовый USB монитор Samsung U70. Крепиться он к верхнему отсеку корпусу.
После всего этого, осталось сделать крышку для верхнего отсека с окном под клавиатуру, сделать дверцы, которые будут закрывать основной отсек, установить ножки для корпуса, попаять все проводку (клавиатура, монитор, кардридер и ИК-приемник подключаются через USB к материнской плате, ничто не подключается на внешние разъемы материнской платы) и собрать все воедино. Особую благодарность выношу интернет магазину modshop.com.ua за помощь в реализации проекта.
Результатом вышли финальные фото и видео.
